Батарейные циклоны БЦ-512 считаются одними из самых эффективных и производительных устройств батарейного типа, предназначенных для улавливания мелкодисперсных отходов горения. Приспособлены под фильтрацию и очистку дымовых газовоздушных потоков от пылевых частиц. Такая среда является продуктом переработки топок различного котлового оборудования (котельных).

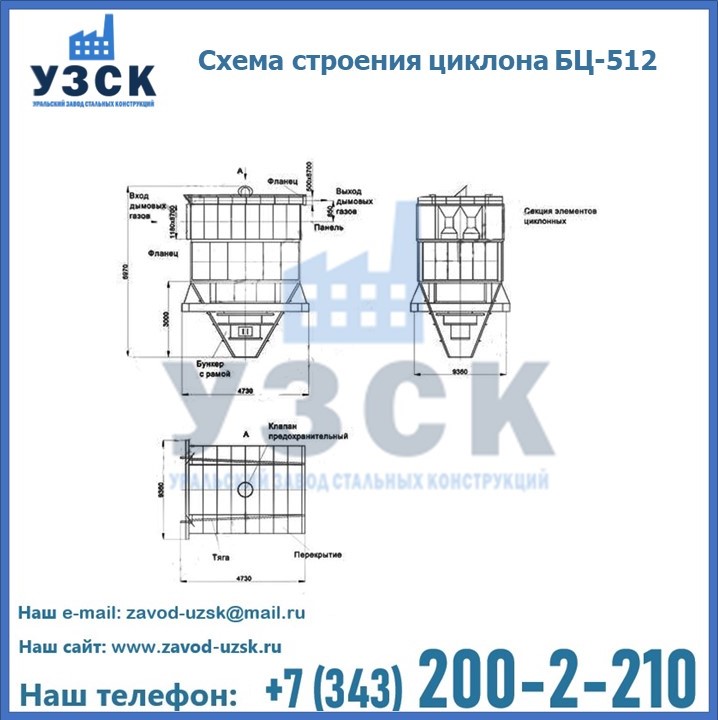

Конструкция и основные технические параметры батарейного циклона БЦ-512

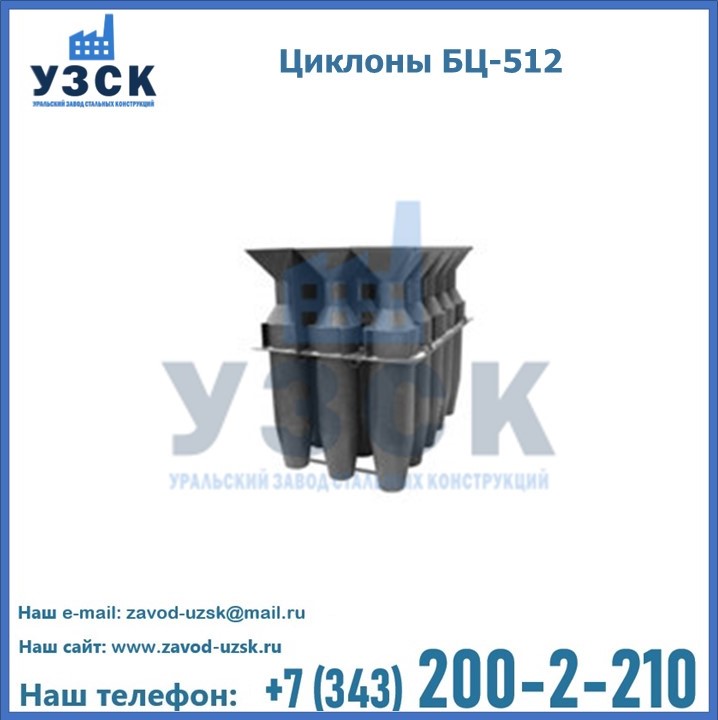

Батарейный пылеуловитель БЦ-512 — это сварная конструкция, состоящая из нескольких циклонных элементов, объединенных общим корпусом. Агрегат оборудован общими коллекторами, которые отводят и подводят газы для фильтрации, а также бункером для сбора золисто-пылевых фрагментов.
Циклоны БЦ-512 состоят из:
- циклонных секций/элементов серии БЦ-512 в определенном количестве;
- решеток и опор каркаса;
- бункера;
- выхлопныхтрубопроводов;
- кожухов с теплоизоляцией;
- паспорта технического изделия и инструкции по установке.
В зависимости от расчета батарейного циклона, требуемого уровня мощности и условий использования, устройства данного типа могут быть одиночного или группового исполнения. Циклоны БЦ-512, при необходимости, оборудуются камерой очищенного газа пирамидальной формы. При эксплуатации циклона, оснащенного бункером, следует учитывать необходимость систематической очистки пылесборника от накопившихся в нем золы и вредных примесей.
Принцип действия циклонов БЦ-512
Циклоны БЦ-512 производят в Артеме очистку воздушных потоков за счет воздействия центробежной силы на более тяжелые, чем воздух, частицы пыли. Благодаря этому процессу происходит сепарация и осаждение пылевых частиц в улавливающий бункер, расположенный в нижней конической части циклона агрегата. С помощью батарейных циклонов БЦ-512 удается очистить газовоздушные потоки от взвешенных частиц на 85% и более. Применение данной модели батарейных циклонов значительно снижает уровень загрязнения атмосферы котельными.
Особенности эксплуатации и монтажа батарейных циклонов БЦ-512
Как говорилось выше, батарейные циклоны серии БЦ-512 предназначены для отделения летучей золы от дымовых газов, а также для улавливания взвешенных сухих частиц пыли. Монтаж таких агрегатов производится в Артеме в газовом коллекторе. Циклон устанавливается между котлом и дымососом, что способствует предотвращению их быстрого износа. Расчет производительности батарейного циклона и его элементов зависит от скорости воздушного потока и аэродинамического сопротивления фильтрующего устройства. Благодаря свойствам и техническим параметрам батарейных циклонов серии БЦ-512 удается свести к минимуму износ узлов системы дымоудаления при воздействии абразивных частиц, а значит, увеличить срок эксплуатации дымососа.
Технические характеристики циклонов БЦ-512:
| Типоразмер циклона батарейного | Кол. элементов | Расход газа, м3/с | Габаритные размеры, мм | Масса кг | ||
|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | ||||
| БЦ-512-1- (4×4) | 16 | 12,35 | 4180 | 3560 | 7075 | 10800 |
| БЦ-512-1- (4×6) | 24 | 18,5 | 4450 | 3560 | 7075 | 15200 |
| БЦ-512-2- (6×5) | 30 | 23,2 | 4150 | 4190 | 7480 | 18700 |
| БЦ-512- 2- (6×6) | 36 | 27,8 | 4790 | 4190 | 7480 | 21330 |
| БЦ-512- 2- (6×7) | 42 | 32,4 | 5130 | 4190 | 7480 | 24900 |
| БЦ-512- 2- (8×6) | 48 | 37 | 4175 | 6450 | 6470 | 28200 |
| БЦ-512-3- (12×6) | 72 | 55,6 | 6050 | 9360 | 6970 | 41800 |
| БЦ-512-4- (8×12) | 96 | 74,1 | 8105 | 6460 | 6970 | 54700 |
| БЦ-512-6- (12×12) | 114 | 111,2 | 8105 | 9360 | 6970 | 74600 |
Изготовление и продажа батарейных циклонов БЦ-512 в Артеме
Для того, что бы выбрать оптимальное фильтрующее оборудование для котельных необходимо обратиться к профессионалам, таким как команда завода «УЗСК». Уральский Завод Стальных Конструкций предлагает циклоны БЦ-512, а также другую продукцию высокого качества и по выгодной цене. Мы гарантируем соответствие изделий Государственным Стандартам и эффективное и долгосрочное функционирование всего оборудования, при условии соблюдения правил эксплуатации.
