Циклон ЦМ
цена от
103 640 руб.
Циклон ЦМ серии 5.904-72.93 представляет собой универсальный циклон с обратным конусом (ЦМ) и является улучшенной версией циклона ЦОК. Циклоны ЦМ серии 5.904-72.93 производятся в климатическом исполнении «УХЛ» (умеренный и холодный климат (–60…+40 С°)), категории размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов ЦМ не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д (СНиП 2.09.02-85).
Конструкция и эксплуатационные особенности циклонов ЦМ
В структуру циклона ЦМ включены: верхний узел (формирует исходящий поток), выходной патрубок, корпус, состоящий из цилиндрической и конической частей, отбойный конус, крестовина, цилиндрическая часть бункера, оборудованная люками, коническая часть бункера, выхлопная труба.
Благодаря особенностям конструкции данной модели достигается минимальный износ стенок корпуса, так как скорость прохождения воздушного потока невелика. За счет этого почти исключается истирание стенок даже в случае осаждения высокоабразивных пылей, в отличие от циклонов типа ЦН. Подсос воздуха в бункере не оказывает влияния на эффективность осаждения пыли, поскольку поток воздуха, проходя через центральное отверстие в отбойной части конуса, не ограничивает движение пыли в бункере.
При длительной эксплуатации циклонов (серия 5.904-72.93) возможен осадок волокнистой пыли на лапках крестовины в отбойном конусе, поэтому рекомендуется регулярно проводить профилактическую чистку через люки.
Классификация циклонов ЦМ
Циклоны ЦМ 5.904-72.93 классифицируются в зависимости от технических характеристик и конструктивных особенностей. Существуют следующие типы циклонов ЦМ:

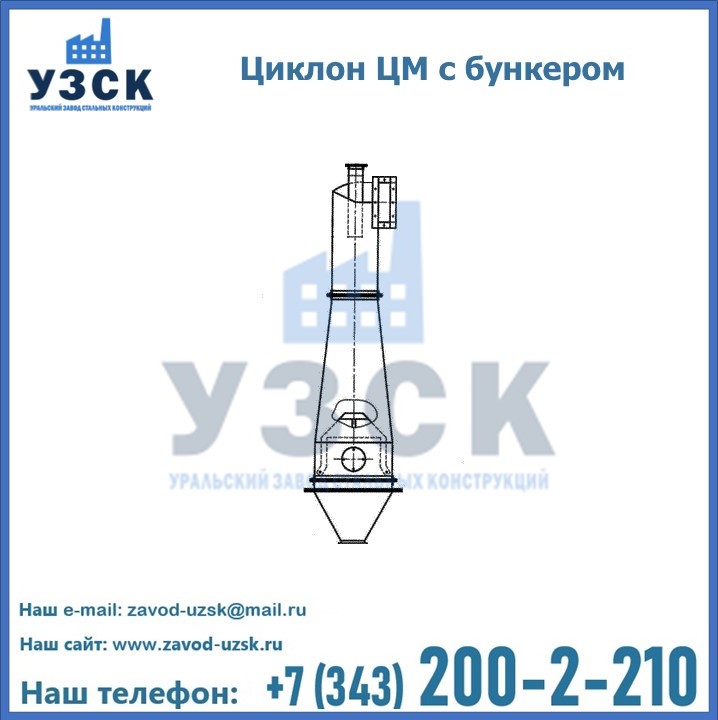

- Модели, оборудованные бункером. Данные циклоны имеют производительность от 2 200 до 15 000 кубометров в час.
Технические характеристики циклона ЦМ с бункером
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон ЦМ-500 | 2200—3500 | 500 | 3625 | 136 |
| Циклон ЦМ-600 | 3200—6000 | 600 | 4360 | 171 |
| Циклон ЦМ-800 | 6000—9000 | 800 | 5830 | 272 |
| Циклон ЦМ-1000 | 9000-15000 | 1000 | 7310 | 421 |

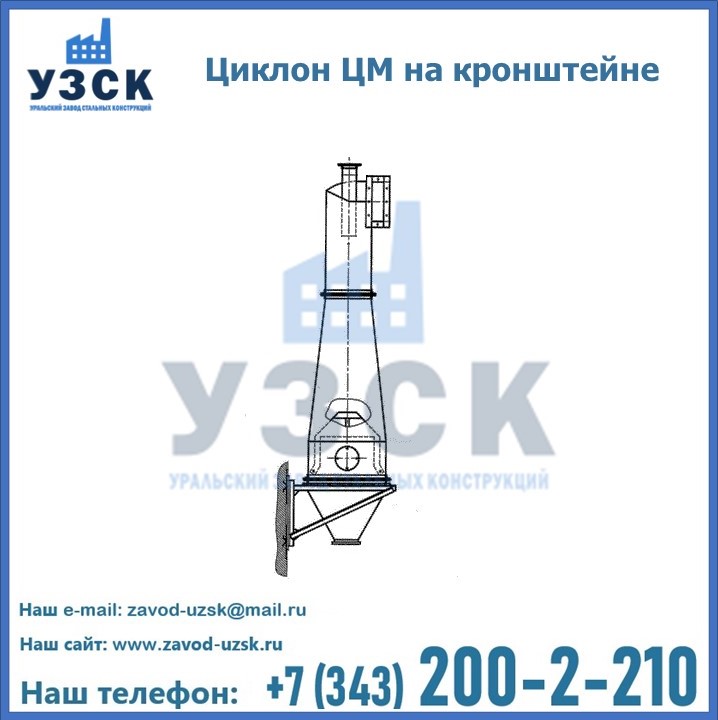

- Циклоны с бункером на кронштейне.
Технические характеристики циклона ЦМ на кронштейне
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон К-ЦМ500У | 2200—3500 | 500 | 4170 | 186 |
| Циклон К-ЦМ600У | 3200—6000 | 600 | 4900 | 229 |

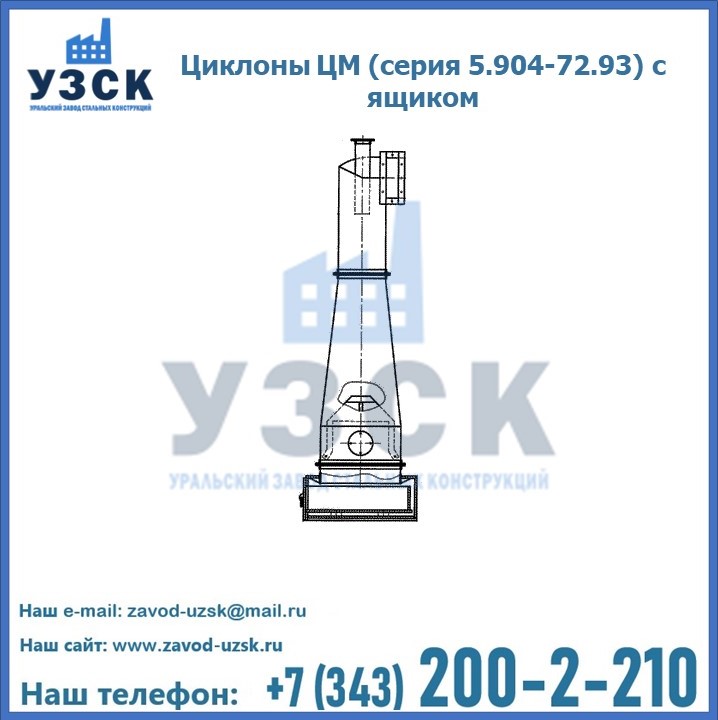

- Модели, оснащенные ящиком-накопителем (для отфильтрованных элементов).
Технические характеристики циклона ЦМ с ящиком
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон Я-ЦМ500У | 2200—3500 | 500 | 3580 | 300 |
| Циклон Я-ЦМ600У | 3200—6000 | 600 | 4170 | 325 |

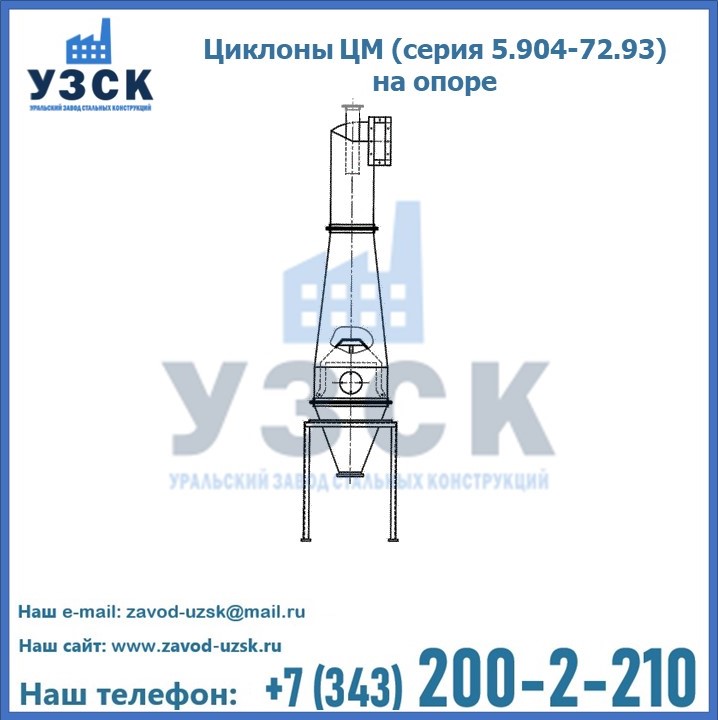

- Циклоны П-ЦМ — данный тип имеет бункер, установленный на опоре.
Технические характеристики циклона ЦМ на опоре
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон П-ЦМ500У | 2200—3500 | 500 | 4550 | 295 |
| Циклон П-ЦМ600У | 3200—6000 | 600 | 5320 | 350 |
| Циклон П-ЦМ800У | 6000—9000 | 800 | 6880 | 540 |
| Циклон П-ЦМ1000У | 9000-15000 | 1000 | 8450 | 725 |
Заказать и купить различные модели циклонов ЦМ в базовой и расширенной комплектации можно на Уральском Заводе Стальных Конструкций на выгодных условиях. Компания «УЗСК» в Артеме производит и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой ресурс. Всю информацию, касающуюся производства, реализации и установки стального оборудования можно узнать на
Сфера применения циклонов ЦМ (серия 5.904-72.93) в Артеме
Циклоны ЦМ максимально эффективны для фильтрации пыли и очистки выбросов газовоздушного типа от зернистых и волокнистых загрязняющих частиц. Применяется данная модель во многих отраслях промышленности. Циклон ЦМ 5.904-72.93 используется на химических, полиграфических, пищевых и прочих предприятиях и пользуется большой популярностью за счет высокого уровня качества очистки.
