Циклоны групповые ЦН-11 в Артеме

Предназначением циклона ЦН-11 является отделение от газообразной среды взвешенных частиц сухой пыли, летучей золы и прочих мелких твердых веществ, образующихся при работе различных помольных и дробильных установках, в процессе транспортировки сыпучих материалов.

Не рекомендуется использование циклонов типа ЦН 11 применительно к волокнистой и слипающейся пыли, очистке газообразных сред, которые содержат капельножидкую фазу или конденсированные пары.

Предназначение Циклонов ЦН 11:

отделение отходов деревообработки (стружка, опилки и пыль);
предотвращение попадания пыли в фильтры пылесосов;
очищение воздуха.

Циклоны ЦН 11 можно купить в УЗСК в Артеме. Мы предлагаем самые выгодные условия и оптимальную стоимость для приобретения данного оборудования. Сделать заказ очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному телефону. УЗСК также занимается реализацией и производственным выпуском циклонов и прочих изделий под заказ, цена на нашу продукцию формируется исходя из индивидуальных требований заказчика и специфики производства. Мы производим циклоны из высококачественной нержавеющей стали (толщина 3-4 мм), при необходимости, толщина конечного изделия может быть увеличена.

Циклоны ЦН 11 устанавливаются на всасывающем и на нагнетательном участках тракта газоочистки. При размещении циклона на нагнетательную часть вентиляционной установки статическое давление будет гораздо меньше атмосферного, это значит, что исходя из этого давления и соответствующего ему расхода воздуха во входном патрубке циклона, потребуется рассчитать пропускную способность циклона по воздуху.

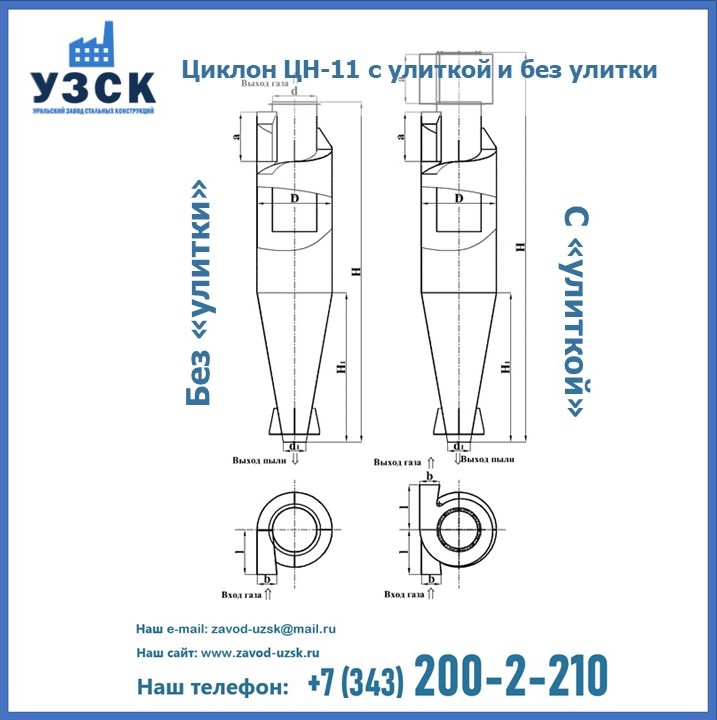

Циклоны ЦН 11 бывают правого и левого исполнения и имеют в своей конструкции следующие элементы: цилиндр, винтовую крышку, выхлопную трубу, конус и входной патрубок.

Особенности материального исполнения циклонов в зависимости от условий эксплуатации: 

При t окружающей среды до 40°С для изготовления используют углеродистую сталь.
При t окружающей среды ниже -40°С применяется низколегированная сталь.
Также практикуется изготовление циклонов из нержавеющей стали.

Выбирать тот или иной типоразмер циклона ЦН 11 следует исходя из ряда факторов, например, производительности вентиляционной установки и допустимой величины потери давления в циклоне (рекомендуемый предел составляет 0,7-1,2 кПа). В случае необходимости повышения эффективности устройства верхний предел допускается превысить, соразмерно с общей величиной давления, которую помогает обеспечить вентилятор. Применять потерю давления ниже 0,5 кПа не следует ввиду значительного уменьшения эффективности и качества очистки воздуха.

Основные технические характеристики циклонов ЦН-11:

Наименование	Производительность по воздуху м³/ч	А, мм	Н, мм	Масса, кг
Циклон ЦН-11-400	970-1270	400	1862	66
Циклон ЦН-11-500	1510—1980	500	2300	88
Циклон ЦН-11-630	2403—3140	630	2870	247
Циклон ЦН-11-800	3880—5070	800	3615	391

Циклоны ЦН-11 с улиткой и пирамидальным бункером

Наименование	Производительность по воздуху м³/ч	А, мм	Б, мм	Высота, мм	Масса, кг
Циклон ЦН-11-400×1УП	970-1270	800	800	3452	66
Циклон ЦН-11-500×1УП	1510—1980	800	800	3910	88
Циклон ЦН-11-630×1УП	2403—3140	1250	1250	4804	247
Циклон ЦН-11-800×1УП	3880—5070	1250	1250	5584	391
Циклон ЦН-11-400×4СВП	3620—4710	1250	1250	4340	697
Циклон ЦН-11-500×4СВП	5660—7360	1600	2000	5030	1077
Циклон ЦН-11-630×4СВП	8980-11680	1600	2000	5650	1978
Циклон ЦН-11-800×4СВП	14500-18200	2000	2500	6880	2943
Циклон ЦН-11-400×4СБП	3620—4710	1250	1250	3990	668
Циклон ЦН-11-500×4СБП	5660—7360	1600	2000	4600	1039
Циклон ЦН-11-630×4СБП	8980-11680	1600	2000	5280	1943
Циклон ЦН-11-800×4СБП	14500-18200	2000	2500	6580	2922

Условные обозначения для заказа циклонов ЦН 11:

Ц — циклон;
Н — конструкция НИИОгаза;
11 — угол наклона входного патрубка относительно горизонтали (град);
цифры после тире:
- первая — внутренний диаметр цилиндрической части циклона (мм);
- вторая (после знака умножения) — количество циклонов в группе;
У — с камерой очищенного газа в виде улитки;
С — с камерой очищенного газа, в виде сборника;
П — пирамидальная форма бункера.
