Циклоны Риси — это современные и высокоэффективные устройства, предназначенные для очистки и фильтрации газовоздушных потоков. Данное оборудование имеет широкий диапазон применения в Артеме, охватывающий различные отрасли промышленности: пищевую, химическую, сельскохозяйственную и прочие. Технические характеристики и принцип работы циклонов Риси несколько отличаются от других серий циклонов, за счет этого, данные устройства считаются наиболее эффективными и способными улавливать как крупные фракции, так и мелкодисперсную пыль.

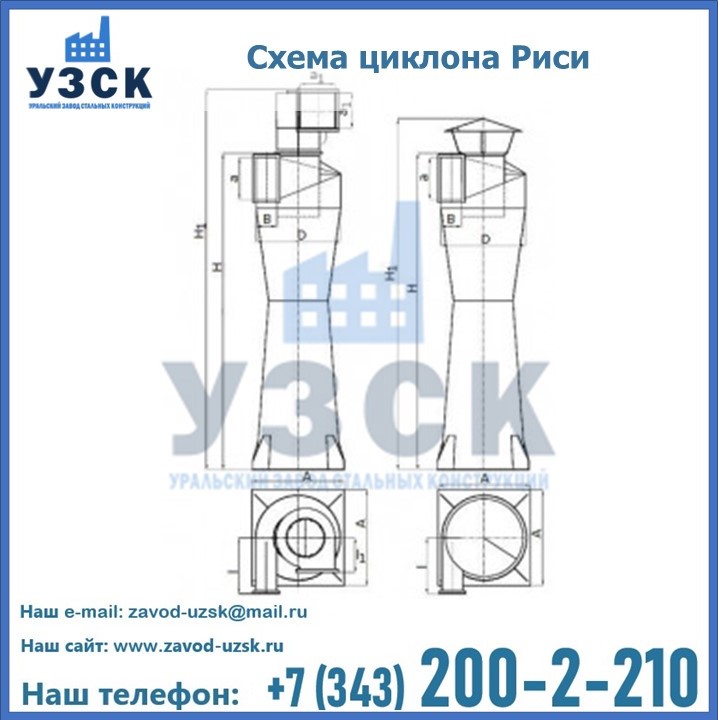

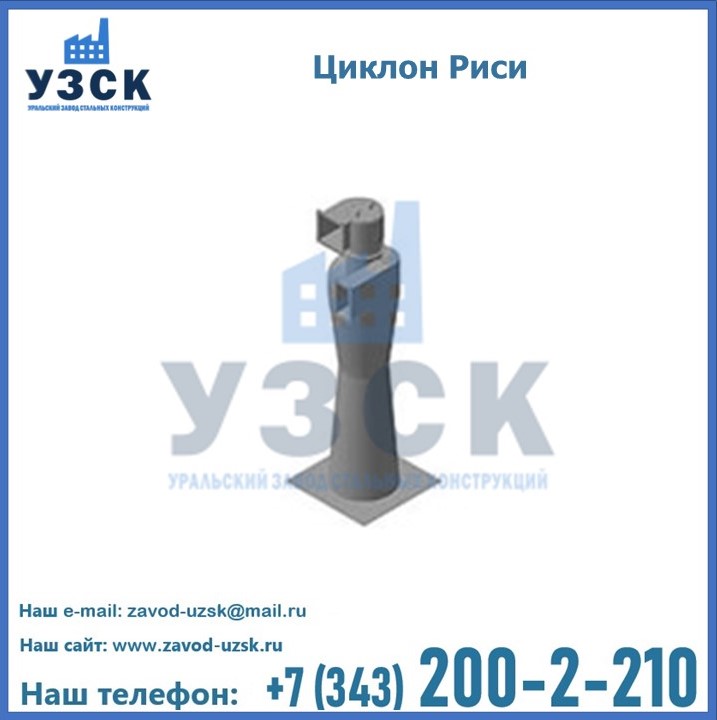

Конструкция и эксплуатационные особенности циклонов Риси
Принцип действия циклона Риси основывается на циркуляции входящего потока внутри рабочего элемента и оседании загрязняющих частиц и пыли на стенках устройства под влиянием центробежных сил. Корпус циклона Риси имеет две конусные части части. Нижняя часть конуса расширяется к низу, что позволяет исключить закупорку выпускного отверстия. Верхняя часть конуса, сужающаяся к низу, благодаря чему происходит сцепление волокнистых частиц и образование более крупных фракций.
Конструкция циклонов Риси отличается от остальных моделей тем, что данное устройство имеет конус-коагулятор. Коагулятор, являясь первичным модулем, принимает газовоздушные смеси. В нем загрязняющих элементов слипаются в крупные образования, после чего поток поступает в обратный конус. Далее, пыль отслаивается от воздуха и оседает в бункере. Максимальная эффективность фильтрации и очистки достигается за счет конусности рабочего элемента в 12-150 и скорости входящего потока 16 м/с. За счет этого сепарационный эффект более крупных частиц повышается, а унос частиц пыли из устройства снижается, тем самым, пылеулавливающие свойства циклона увеличиваются. Для повышения качества работы циклона необходимо контролировать наличие конденсата пара на внутренних стенках корпуса.
Технические характеристики циклонов Риси
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм | Масса, кг |
|---|---|---|---|---|---|---|
| Циклон РИСИ №2 | 300 | 200 | 900 | 100 | 48 | 33 |
| Циклон РИСИ №3 | 500 | 250 | 1250 | 125 | 62 | 40 |
| Циклон РИСИ №4 | 800 | 300 | 1500 | 150 | 73 | 46 |
| Циклон РИСИ №5 | 1400 | 400 | 1750 | 200 | 98 | 57 |
| Циклон РИСИ №6 | 2000 | 500 | 2000 | 250 | 123 | 69 |
| Циклон РИСИ №7 | 3000 | 600 | 2350 | 300 | 148 | 85 |
| Циклон РИСИ №8 | 4000 | 700 | 2700 | 350 | 173 | 108 |
| Циклон РИСИ №9 | 5500 | 800 | 3050 | 400 | 198 | 139 |
| Циклон РИСИ №10 | 7000 | 900 | 3400 | 450 | 223 | 178 |
| Циклон РИСИ №11 | 9000 | 1000 | 3750 | 500 | 248 | 214 |
| Циклон РИСИ №12 | 10000 | 1100 | 4070 | 550 | 275 | 335 |
| Циклон РИСИ №13 | 12000 | 1200 | 4440 | 600 | 300 | 394 |
| Циклон РИСИ №14 | 14000 | 1300 | 4810 | 650 | 325 | 462 |
| Циклон РИСИ №15 | 15500 | 1400 | 5180 | 700 | 350 | 536 |
| Циклон РИСИ №16 | 17500 | 1500 | 5550 | 750 | 475 | 615 |
| Циклон РИСИ №17 | 20000 | 1600 | 5920 | 800 | 400 | 712 |
Область применения циклонов Риси в Артеме
Циклоны Риси предназначены для фильтрации пыли с волокнистой структурой, имеющей способность к слипанию. Используются на масложировых, деревообрабатывающих и прочих предприятиях. Сфера применения Циклонов Риси охватывает следующие отрасли промышленности:
- химическая (очистка воздуха от пыли и отходов лакокрасочных продуктов);
- деревообрабатывающая отрасль (фильтрация стружки и мелкодисперсной пыли);
- пищевая (как основная система фильтрации воздушного потока);
- сельскохозяйственная (очистка воздуха в цехах по переработке различных видов зерна).
Заказать и купить различные модели циклонов ЦМ в базовой и расширенной комплектации можно на Уральском Заводе Стальных Конструкций на выгодных условиях.
Технические характеристики и условия эксплуатации циклонов Риси
Одна из самых важных технических характеристик циклонов Риси — это их производительность. Данный показатель имеет диапазон от 200 до 9000 м3/ч. Кроме того, для данной модели немаловажны значения габаритных размер, диаметра и высоты конусов, а также общей массы установки фильтрации. Пылеулавливающая эффективность циклонов Риси многократно проверена и доказана на практике. В сравнении с другими моделями циклонов, оборудованных обратным конусом, Риси показывает более высокий уровень производительности и КПД.
Применение циклонов Риси позволяет повысить уровень фильтрации газовоздушных потоков до установленных международных стандартов. УЗСК в Артеме предлагает купить циклоны Риси собственного производства и от ведущих производителей по выгодной цене. У нас вы сможете заказать надежное и производительное оборудование высокого качества. Все модели циклонов и прочих устройств полностью укомплектованы и готовы к эксплуатации. На
