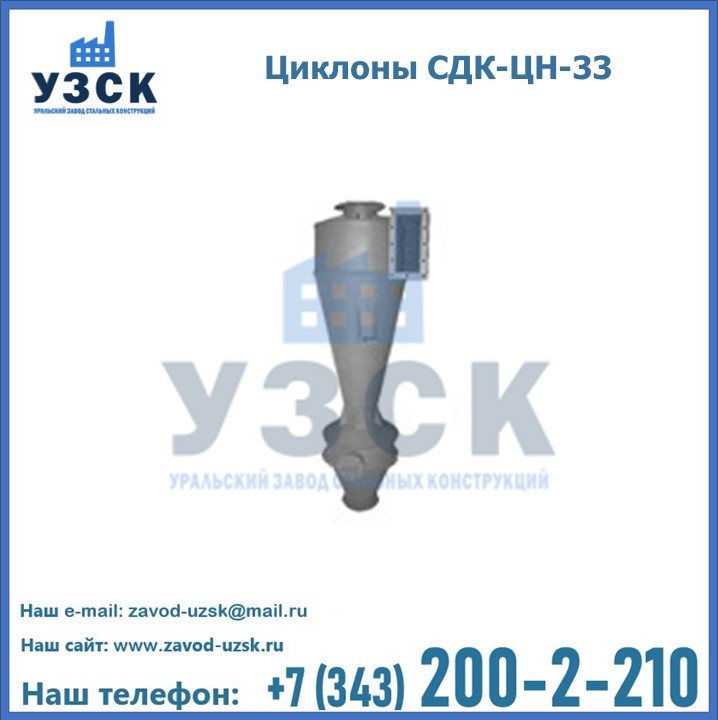

Циклоны СДК-ЦН-33 в Артеме

Циклоны СДК-ЦН-33 предусмотрены для использования с целью очищения среды от сажевой пыли, могут быть изготовлены в правостороннем или левостороннем исполнении вращения потока газа. Циклоны этого типа являются коническими, а потому не предусмотрены для использования и изготовления группами.

В сравнении с цилиндрическими вариантами циклонов, конические модели СДК-ЦН-33 обладают значительно более крупными габаритами и высокой пылеулавливающей способностью. Приобрести готовые варианты циклонов или заказать их производство по индивидуальным чертежам можно на Уральском заводе стальных конструкций в Артеме.

Условия эксплуатации и основные характеристики

Циклон типа СДК-ЦН-33 отличается наибольшей производительностью и эффективностью из всех конических моделей с пылевым завихрителем-улиткой. Хотя диаметры его корпуса аналогичны с прочими, как и гидравлические потери.

Отличительными характеристиками пылеуловителей этой модели считаются:

способность обеспечивать высокий уровень очистки при достаточно малой скорости потока газа при входе в устройство;
эффективная очистка среды от мелкодисперсной пыли, имеющей средний показатель диаметра в 5 мкм;
отвечает высоким требованиям к качеству очищаемой среды.

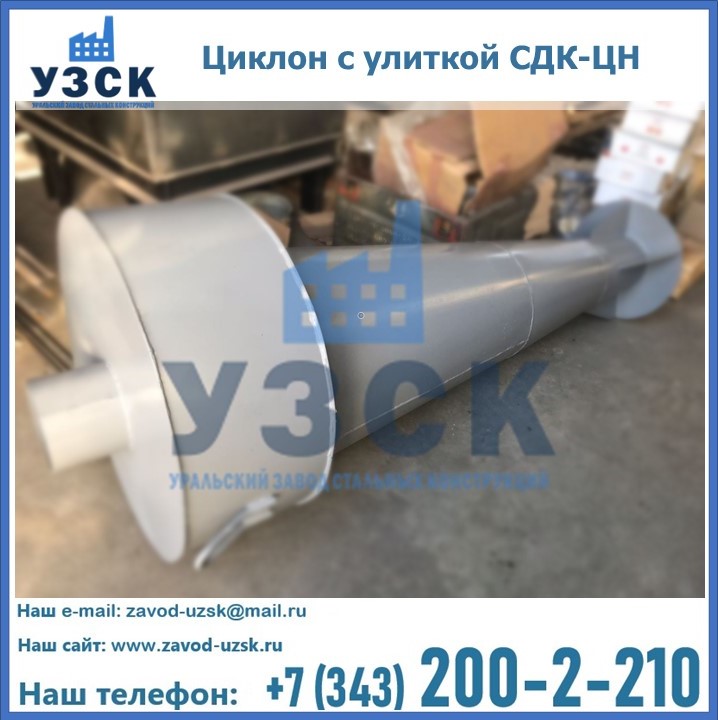

Характерной отличительной чертой конических циклонов СДК-ЦН-33 считаются их крупногабаритные размеры, вследствие чего их изготовление в групповом исполнении не осуществляется. Также модель характеризуется спиральным патрубком входа и удлиненной формой конической части.

Таблица технических характеристик

Наименование	Производительность по воздуху м³/ч	Диаметр, мм	Высота, мм	а, мм	b, мм	Масса, кг
Циклон СДК-ЦН-33-400	1100	400	1538	214	106	46
Циклон СДК-ЦН-33-500	1800	500	1923	267	132	71
Циклон СДК-ЦН-33-600	2500	600	2286	321	158	102
Циклон СДК-ЦН-33-700	3500	700	2660	375	185	138
Циклон СДК-ЦН-33-800	4500	800	3033	428	211	180
Циклон СДК-ЦН-33-900	5700	900	3397	482	238	226
Циклон СДК-ЦН-33-1000	7100	1000	3761	535	264	278
Циклон СДК-ЦН-33-1200	10200	1200	4488	642	317	399
Циклон СДК-ЦН-33-1400	13800	1400	5235	749	370	543
Циклон СДК-ЦН-33-1600	18100	1600	5982	856	422	709
Циклон СДК-ЦН-33-1800	22900	1800	6731	963	475	897
Циклон СДК-ЦН-33-2000	28300	2000	7478	1070	528	1107
Циклон СДК-ЦН-33-2400	40700	2400	8972	1284	634	1594
Циклон СДК-ЦН-33-3000	63600	3000	11215	1605	792	2490

Сфера применения в Артеме

Циклоны модели СДК-ЦН-33 используются для очистки среды с последующим удалением частиц пыли в аспирационных технологических системах, успешно удаляя загрязнения размером в пять-шесть микрон диаметром. Отличаются более высокой степенью очистки входного запуленного воздуха, применяются на:

системах технологической коммуникации пневматического транспорта;
сажевом производстве;
при каталитическом крекинге нефтяных продуктов;
в системах каталитического обезвоживания (дегидрирования) бутана.

Установки этого типа очищают среду от твердых элементов из воздушносажевых или газосажевых сред.

Принцип работы и комплектация устройства

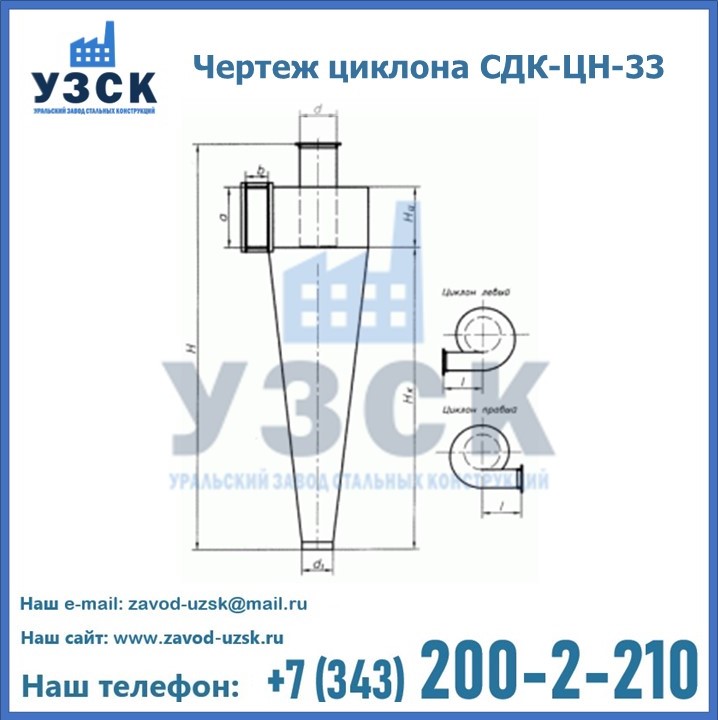

Циклон СДК-ЦН-33 состоит из консусообразного удлиненного корпуса, а также:

патрубков входа и выхода;
затвора, при помощи которого осуществляется сбор накопившихся загрязнений;
спирального раскручивателя (завихрителя) потока, может быть как в левостороннем, так и правостороннем исполнении.

Исполнение завихрителя системы зависит от особенностей монтажа при соединении с системами аспирации и удаления пыли. Попадая в пространство циклона, очищаемая среда по спирали движется внутри, при этом частицы загрязнений отжимаются к стенкам, после чего опускаются в бункер.

Купить готовое оборудование или заказать производство пылеуловителей по индивидуальной заявке можно на сайте завода УЗСК в Артеме. Для этого следует заполнить форму или позвонить по указанному номеру телефона, чтобы уточнить все условия продажи оборудования.
