Батарейные циклоны-золоуловители версии БЦ-512 применяются для сухого улавливания пылевых частиц и золы, которые содержатся в дымовых газах и являются продуктами переработки сжигания твердого топлива в стационарных котлах (паровых и водогрейных). Такие агрегаты считаются в Артеме наиболее эффективными и производительными устройствами батарейного типа. Комплекс золоуловителей данной версии состоит из нескольких циклонов БЦ-512 и предназначается для фильтрации и очистки дымовых газовоздушных потоков от пылевых частиц.

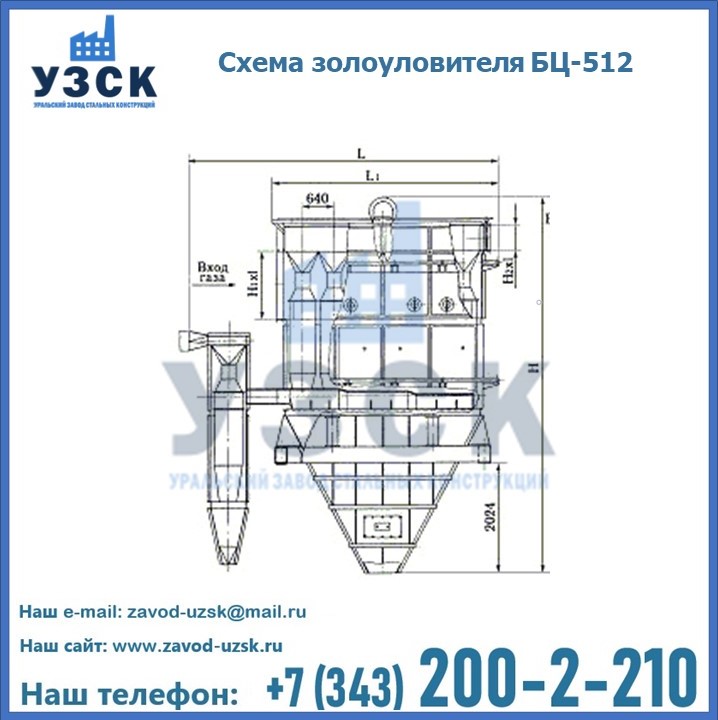

Конструкция и основные параметры батарейного золоуловителя БЦ-512

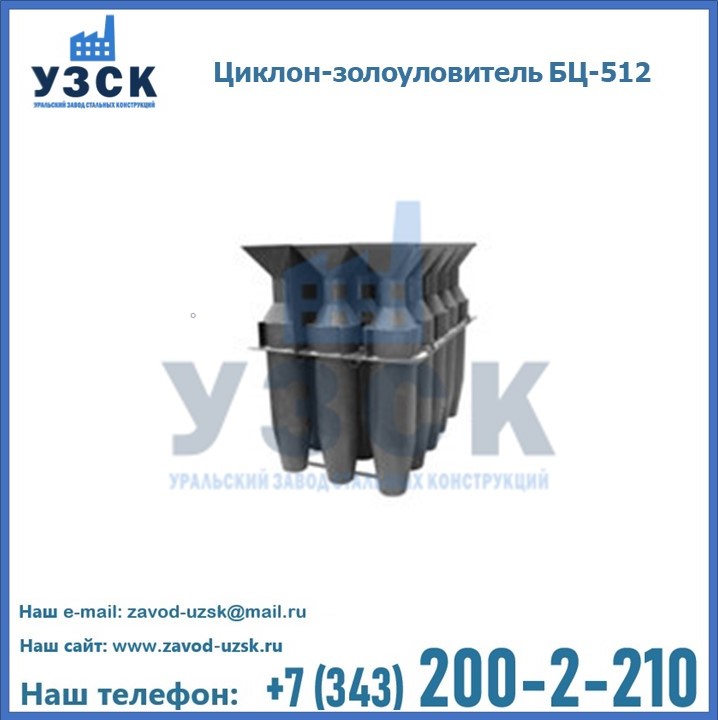

Батарейный золоуловитель БЦ-512представляет собой сварную металлическую конструкцию, которая состоит из нескольких циклонов, заключенных в общим корпус/кожух. Также, аппарат оснащен общими коллекторами отвода и подвода газов для дальнейшей фильтрации, а также накопительным бункером для сухой твердой золы.
Элементы золоуловителя батарейного БЦ-512:
- циклоны серии БЦ-512 в нужном количестве;
- решетки и опоры каркаса;
- бункер-сборник;
- выхлопные трубопроводы по количеству циклонов;
- теплоизоляционные кожухи;
- паспорт технического изделия и инструкция по установке агрегата.
Технические параметры золоуловители БЦ-512
Типоразмер золоуловителя | Гидравлическое сопротивление, Па | Расход газа макс. м3/с | Габаритные размеры, мм | Масса, кг | Рекомендуемая паропроизводит. котлов, т/ч | ||
---|---|---|---|---|---|---|---|
Длина | Ширина | Высота | |||||
БЦ-512-Р-1- (4×4) | 1300 | 12,35 | 4770 | 3560 | 7075 | 12500 | 15-20 |
БЦ-512-1- (4×4) | 1100 | 12,35 | 3330 | 3560 | 7075 | 10800 | 15-20 |
БЦ-512-Р-1- (4×6) | 1300 | 18,5 | 6050 | 3560 | 7075 | 16700 | 25 |
БЦ-512-1- (4×6) | 1100 | 18,5 | 4665 | 3560 | 7075 | 15200 | 25 |
БЦ-512-Р-2- (6×5) | 1300 | 23,2 | 5870 | 4550 | 7410 | 21500 | 35-75 |
БЦ-512-2- (6×5) | 1100 | 23,2 | 3870 | 4550 | 7410 | 18700 | 35-75 |
БЦ-512-Р-2- (6×6) | 1300 | 27,8 | 6510 | 4550 | 7410 | 24100 | 35-75 |
БЦ-512-2- (6×6) | 1100 | 27,8 | 4510 | 4550 | 7410 | 21300 | 35-75 |
БЦ-512-Р-2- (6×7) | 1300 | 32,4 | 7150 | 4550 | 7410 | 26600 | 35-75 |
БЦ-512-2- (6×7) | 1100 | 32,4 | 5150 | 4550 | 7410 | 23800 | 35-75 |
БЦ-512-Р-2- (8×6) | 1300 | 37,0 | 6050 | 6460 | 7075 | 31400 | 60-75 |
БЦ-512-2- (8×6) | 1100 | 37,0 | 4730 | 6460 | 7075 | 27800 | 60-75 |
Батарейные золоуловители БЦ-512-р («Р» в маркировке обозначает наличие в устройстве системы рециркуляции 10% газов из бункера на вход золоуловителя) имеют коэффициент полезного действия до 94% при гидравлическом сопротивлении равном 1300 Па. В версия БЦ-512 КПД оставляет 92% при гидравлическом сопротивлении 1100 Па.
Принцип действия циклонов-золоуловителей БЦ-512
Золоуловители БЦ-512 работают по следующей схеме:
- Зола вместе с дымовыми потоками равномерно поступает в элементы батарейного золоуловителя.
- Далее, потоки перемещаются во входную камеру.
- Затем, под воздействием инерционных сил газа, а также центробежной мощности циклона, зола переходит по конической части в бункер.
- Газы движутся по спирали направляясь в центр циклона, где давление понижается, а частицы золы оседают на стенки, освобождая тем самым от себя газовоздушные потоки.
- После этого газы устремляются в сторону выхлопной трубы циклона, попадают во всасывающую тягодутьевую установку и выводятся в очищенном виде через дымоход.
Производство и реализация батарейных золоуловителей БЦ-512
Для того, что бы выбрать качественный и надежный циклон для котельных, необходимо обратиться к профессионалам, таким как команда завода «УЗСК». Уральский Завод Стальных Конструкций в Артеме предлагает золоуловители БЦ-512 и другие изделия высокого качества и по выгодной цене. Мы гарантируем соответствие всей продукции ГОСТам и ТУ, а также эффективное и долгосрочное функционирование всего оборудования.
