Фильтры ФИПа-2-1,4-0,6 – это ионитные параллельноточные фильтры 2 ступени очистки. Это значит, что в водоподготовительных системах они устанавливаются после фильтров 1 ступени для более глубокого умягчения воды. По сути Фильтры ФИПа-II-1,4-0,6 в Артеме необходимы для улавливания солей жесткости, которые были пропущены фильтрами ФИПа 1 ступени. Сферой применения фильтров ионитных 2 ступени являются различные объекты тепловой энергетики, нуждающиеся в предварительной обработке подпиточной воды (электростанции, котельные и т.п.). Параллельноточные ионитные фильтры ФИПа-II не применяются индивидуально, а всегда работают в составе водоподготовительных установок.
Базовые нормы фильтров ФИПа2-1,4-0,6
Маркировка | Фильтр параллельноточный ФИПа II 1,4-0,6 |
Производительность, м³/ч | 70 |
Давление условное, бар (МПа) | 6 (0,6) |
Вес, кг | 1800 |
Диаметр, м | 1,4 |
Высота, м | 3,27 |
Высота фильтрующего слоя, м | 1,1 |
Максимальная рабочая температура, оС | 40 |
Фильтр ФИПа II ступени 1,4-0,6: конструктивные особенности
Конструкция фильтра ФИПа-II 1,4-0,6, за исключением некоторых моментов, почти идентична конструкции фильтра ФИПа-I. Это такое же вертикальное однокамерное устройство с цилиндрическим корпусом и эллиптическими днищами, оборудованное эксплуатационными люками лазами, опорами и двумя сборно-распределительными устройствами внутри корпуса. Отличие заключается в другой высоте аппарата и большей площади рабочей поверхности нижнего распределительного устройства у фильтра ФИПа 2 1,4-0,6 по сравнению с аналогичным фильтром 1 ступени, что обусловливает большую производительность фильтров ФИПа2 (примерно в 2 раза).
Как производится фильтрация?
В основе работы фильтра ФИПа-2 1,4-0,6 лежит процесс Na-катионирования (замена катионов магния Mg+ и кальция Ca+ на катионы натрия Na+). Обрабатываемая вода проходит через слой катионита (засыпного ионообменного материала), располагающегося внутри фильтра ФИПа 2 ступени 1,4-0,6, в процессе чего катионит поглощает из воды накипеобразующие ионы и обогащает воду тем же количеством ионов натрия, не образующих накипь. В результате на выходе мы получаем обессоленную умягченную воду, готовую для подпитки паровых и водогрейных котлов.
Обслуживание фильтров ФИПа II-1,4-0,6
Для корректной и эффективной работы фильтра ФИПаII-1,4-0,6 в Артеме необходимо производить определенные манипуляции по его обслуживанию:
- Взрыхление засыпного материала для уменьшения его плотности. Катионит имеет свойство уплотняться при эксплуатации, что отражается на его пропускной способности и мешает раствору регенерата пробиться к его зернам. Взрыхление осуществляется путем подачи обессоленной воды через НРУ на протяжении 15 минут.
- Регенерация катионита для восстановления его ионообменных свойств. Осуществляется воздействием регенерационного раствора (10-15% раствор поваренной соли) на засыпной материал в течение 15-25 минут.
- Отмывка фильтра. В корпус фильтра через НРУ подается сжатый воздух на 3-5 минут, поле чего осуществляется подача промывочной воды в течение 40-60 минут. Промывка прекращается, когда концентрация хлоридов будет превышать их содержание в исходной воде не более чем на 30-50 мг/л хлора (данный показатель контролируется взятием проб).

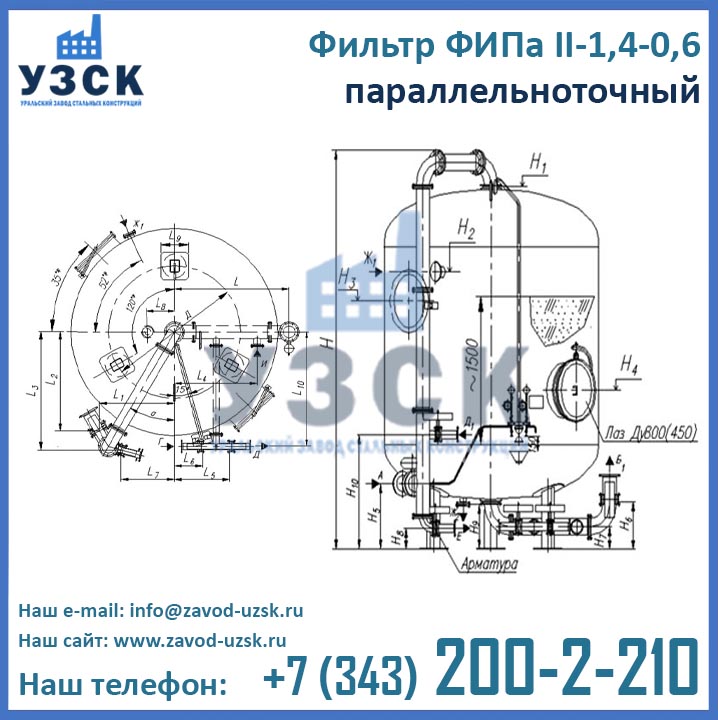

Эскиз фильтра ФИПа 2 1,4-0,6
Производитель фильтров ФИПаII 1,4-0,6 – Уральский Завод Стальных Конструкций (УЗСК).
Контроль качества фильтра ФИПа2 1,4-0,6: гидрологические испытания пробным давлением 0,9 МПа (9 кгс/см2) на аттестованном гидростенде.
Комплектация: фильтры ФИПа 2 ступени 1,4-0,6 без обвязки, с обвязкой (трубопроводы, пробоотборные устройства, манометры, задвижки, краны, вентили, крепеж, прокладки). Фильтры ФИПа поставляются без засыпного материала.
Регионы доставки: вся Россия, страны Евразийского Экономического Союза ЕАЭС (Казахстан, Армения, Киргизия, Белоруссия).
Цена фильтра ФИПа2-1,4-0,6 в Артеме зависит от множества факторов (материального исполнения, конструкции распределительного устройства, требуемой комплектации, необходимости доставки в Ваш регион и пр.) и уточняется у специалистов отдела продаж завода УЗСК (см. раздел «Контакты»).
