Фильтр осветлительный типа ФОВ в Артеме

Опросный лист на фильтры ФОВ

Удаление взвешенных веществ различного уровня дисперсности из рабочих жидкостей эффективно проводит фильтр осветлительный типа ФОВ (скорый или механический) — вертикально-цилиндрической формы установка, разработанная для систем водоподготовки различного класса. Оборудование представляет собой однокамерный агрегат для очистки воды рекомендованный для применения на станциях очистки стоков, в коммунальных котельных, на ТЭЦ, в промышленных отопительных системах и пр. Заказать производство ФОВ фильтров предлагает наш Уральский завод стальных конструкций в Артеме. У нас можно купить фильтрационное оборудование различного класса и типа, в том числе фильтры ФОВ из нержавеющей стали.

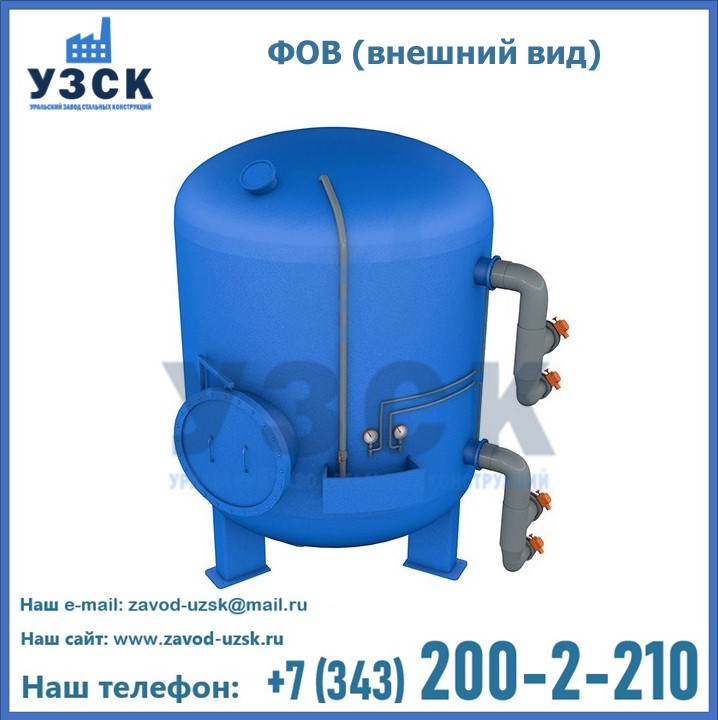

Устройство ФОВ фильтров

Наш завод в Артеме наладил собственное производство фильтров этого класса. Кроме изделий их углеродистой и низколегированной стали мы также выпускаем нержавеющие фильтры ФОВ из 12Х18Н10Т. Мы выполняем полный цикл работ — от составления чертежей до изготовления оборудования. Гарантируем высокое качество установок и их соответствие ГОСТ стандартам. Серийные типы аппаратов состоят из:

цилиндрического корпуса;
днища эллиптической формы с парой опор для постановки аппарата на фундамент;
люка для загрузки и штуцера гидравлической выгрузки;
распределительно-дренажного отсека снизу камеры (оснащен щелевыми дренажными колпачками);
фильтрующего вещества;
распределительного верхнего отсека;
запорно-регулирующей арматуры и фронта трубопроводов.
задвижек, манометра, 3-ходовых кранов, крепежей.

Вертикальный фильтр осветлительный рассчитан на работу в системах водоподготовки с номинальным давлением до 0.6 Мпа. Мы осуществляем производство как серийных ФОВ, так и установок под индивидуальные нужды предприятий России. При необходимости повысить производительность оборудования системы подготовки воды оснащают фильтрами с 2 или 3 камерами. Их изготовление нашим заводом УЗСК выполняется в строгом соответствии с нормами ГОСТ. Мы также предлагаем купить оборудование с различными фильтрующими материалами. В установках ФОВ применяется кварцевый песок (фракция 0.5-1.0 мм), антрацит (фракция 0.78-1.5 мм). Фильтрационный слой имеет высоту 1 000 мм (отсчет от ложного дна).

Технические характеристики фильтров ФОВ

Наименование параметров и показателей	ФОВ 0,7-0,6	ФОВ 1,0-0,6	ФОВ 1,4-0,6	ФОВ 2,0-0,6	ФОВ 2,6-0,6	ФОВ 3,0-0,6
Производительность, м ³ /ч	3	12	16	30	50	70
Рабочее давление, МПа (кгс/см ² ), не более	0,6 (6,0)
Температура рабочей среды, °С, не более	45
Высота фильтрующей загрузки, мм	1000
Объём фильтрующей загрузки, м ³	0,45	0,95	1,88	4,3	7,86	11
Условный диаметр, мм	700	1000	1400	2000	2600	3000
Высота (Н), мм	2420	2610	2850	3320	3730	4075
Масса, кг	469	635	1016	1960	3690	4790

Принцип фильтрации ФОВ фильтрами воды

Принцип работы осветлительных вертикальных фильтров заключается в пропуске под давлением через фильтрующий элемент загрязненной воды. В ходе просачивания жидкости взвешенные частички приклеиваются к зернам песка или антрацита, что приводит к их удержанию в порах и на поверхности фильтрующего материала. Весь процесс очистки подразделяется на несколько этапов:

осветление (собственно механическая очистка от взвесей);
взрыхление камеры;
промывка (используется обратная водяная или водо-воздушная);
выброс фильтрата.

При изготовлении 2-камерных фильтров применяется принцип разделения одиночной камеры. В качестве разделителя используется глухая плоская перегородка, разбивающая корпус на независимые отсеки по высоте. Наш завод УЗСК в Артеме предлагает купить фильтрационное оборудование различного типа по цене изготовителя.

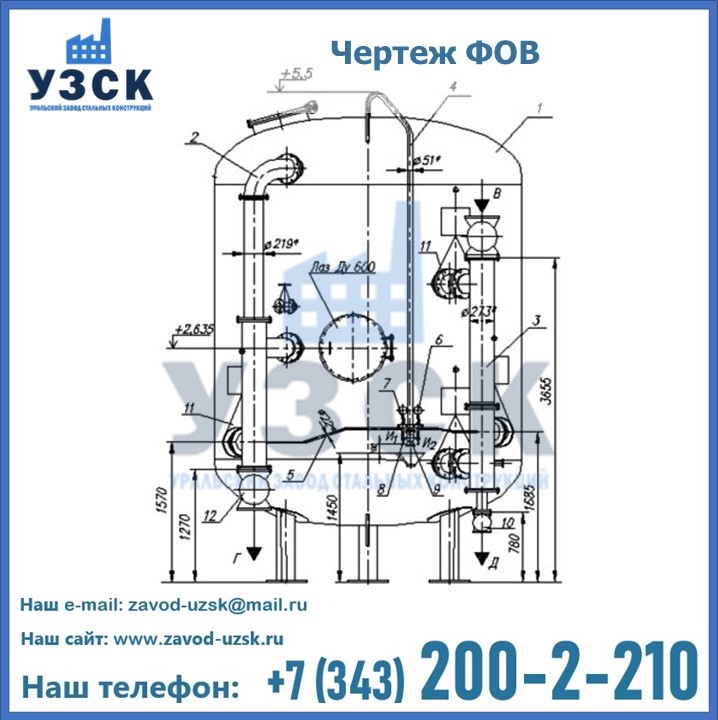

Принципиальная схема фильтра осветлительного ФОВ

Типы фильтров ФОВ и особенности

Мы выполняем производство осветлительных фильтров под нужды предприятия. Предлагаем изготовление установок из различных марок стали, полимерных и нержавеющих материалов. Внутри камера при необходимости покрывается антикоррозийным составом, что позволит использовать ФОВ с агрессивными средами.

Помимо изделий из углеродистой стали мы также выпускаем нержавеющие фильтры ФОВ следующих марок:

Фильтры ФОВ 08Х18Н10
Фильтры ФОВ AISI304
Фильтры ФОВ 08Х18Н10Т
Фильтры ФОВ 12Х18Н10Т
Фильтры ФОВ AISI321
Фильтры ФОВ 08Х17Н13М2Т
Фильтры ФОВ AISI316Ti
Фильтры ФОВ 03Х17Н14М3
Фильтры ФОВ AISI316L

Тип ФОВ	Производительность, м³/ч	Диаметр, мм	Высота, мм	Вес, кг
1 К 0.7-0.6	3	700	2420	469
1 К 1.0-0.6	8	1000	2700	1200
1 К 1.4-0.6	16	1400	3100	1800
1 К 1.5-0.6	18	1500	3150	1970
1 К 2.0-0.6	34	2000	3500	3400
1 К 2.6-0.6	58	2600	3920	5400
1 К 3.0-0.6	75	3000	4230	6800
1 К 3.4-0.6	90	3400	5690	8800
2К 2.0-0.6	70	2000	5450	5000
2К 2.6-0.6	120	2600	6670	6000
2К 3.4-0.6	180	3400	5800	10700
3 К 3.4-0.6	270	3400	7060	13943

В таблице выше приведены типы фильтров вертикальных осветлительных, которые производит наш завод, и их характеристики. Чтобы купить аппарат, свяжитесь с нами.

Читайте также нашу публикацию на Яндекс Дзен: Осветлительные фильтры ФОВ для водоподготовки.

Заполните форму заказа

Вам также могут быть интересны комплектующие и расходные материалы для фильтров осветлительных ФОВ

СБОРНИК ОТРАСЛЕВЫХ СТАНДАРТОВ. ФИЛЬТРЫ ВОДОПОДГОТОВИТЕЛЬНЫХ УСТАНОВОК. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. ОСТ 24.271.24-74, ОСТ 24.271.25-74, ОСТ 24.271.26-74, ОСТ 24.271.27-74. МИНИСТЕРСТВО ТЯЖЕЛОГО, ЭНЕРГЕТИЧЕСКОГО И ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ.

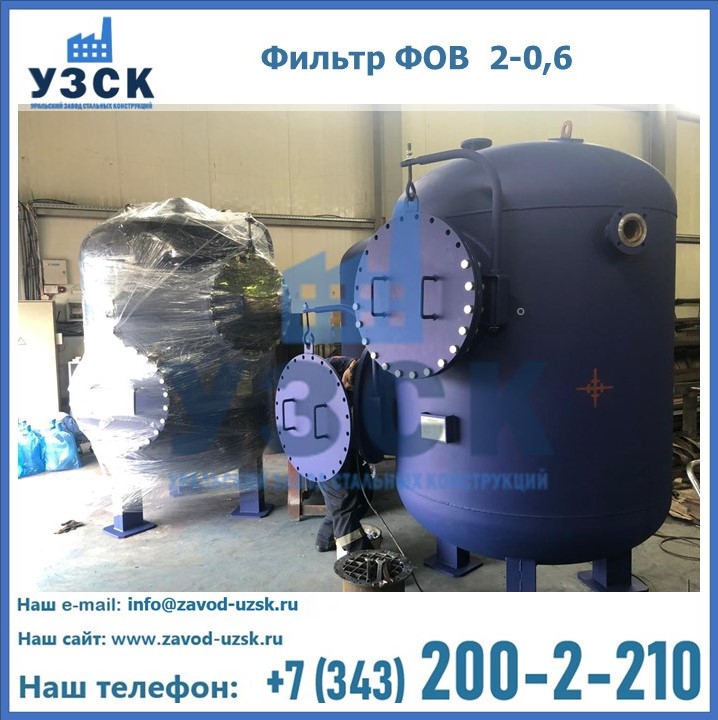

Фильтр осветлительный типа ФОВ

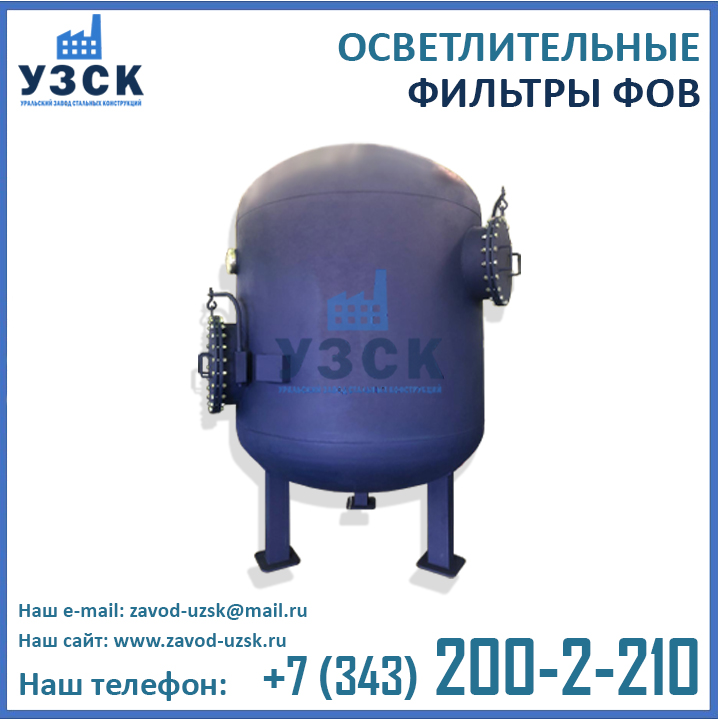

Фильтр ФОВ
