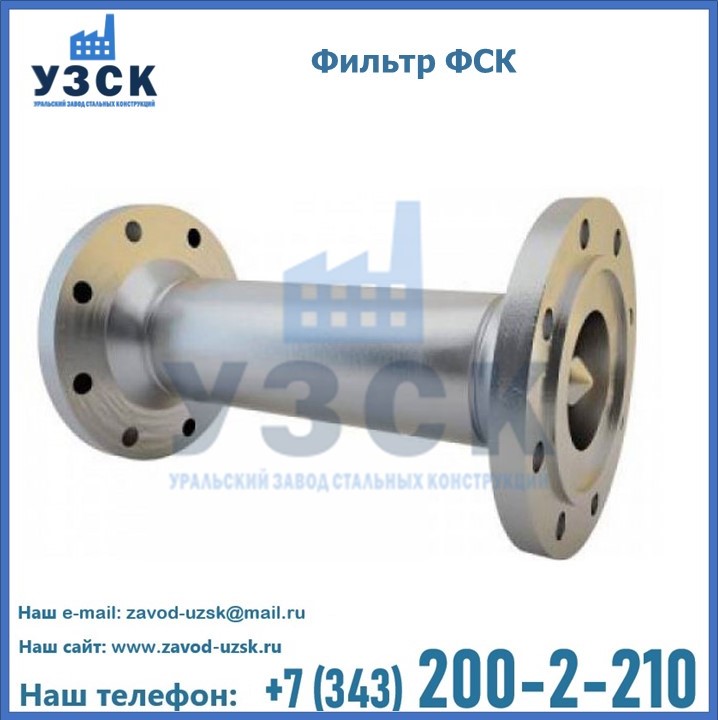

Фильтр сетчатый конусный ФСК применяют, чтобы защитить ответственные части систем трубопровода от попадания в них инородных механических примесей. К таким элементам относятся насосы, клапаны и прочие устройства, которые особенно чувствительны к чистоте проходящего через них рабочего потока. За счет использования разных материалов исполнения фильтров, они могут применяться для многих и разнообразных рабочих сред. На Уральском Заводе Стальных Конструкций в Артеме можно купить фильтры ФСК от производителя по выгодной цене.
Конструктивные особенности и свойства
Фильтры ФСК устанавливают перед клапанами, за счет такого монтажа он эффективно улавливает и собирает посторонние примеси механического происхождения, которые могут находиться в потоке. В зависимости от размеров ячеек фильтрующего элемента в конструкции фильтра, зависит и степень очистки фильтруемой среды.
Устройство имеет несколько модификаций и диаметров. Также длина сторон ячеек может быть различной исходя из конкретной модификации устройства, но при этом минимально может быть 0,05 мм, а максимально – 4 мм.
Сетчатые конусные фильтры ФСК обладают рядом преимуществ, таких как:
- универсальность использования;
- вертикальный либо горизонтальный монтаж;
- простой демонтаж фильтрующего элемента при разборке самого фильтра для очистки и обслуживания;
- возможность работы с различными средами: вода, газовая смесь, нефтяные продукты;
- высокая степень надежности защиты клапанов, компрессионных устройств и насосов от попадания крупнодисперсных посторонних элементов.
Устройства монтируются на трубопроводных системах транспортировки жидкости и газообразных сред, крепятся на всасывающий трубопровод. Фильтрующий элемент задерживает и не пропускает частицы, которые больше размеров ячеек решетки.
| Технические характеристики | ||||
|---|---|---|---|---|
| Давление расчетное, МПа | 1.6 | 2.5 | 4.0 | 6.3 |
| Рабочая среда | газ, вода, углеводороды, нефтепродукты | |||
| Возможное материальное исполнение | сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М | |||
| Отношение площади свободного сечения в сетке к свободному сечению в трубе | 2,5 | |||
| Размер ячейки в сетке, мм | 0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0 | |||
Габаритные и присоединительные размеры | ||||||||
Обозначение фильтра | DY, мм | Py, МПа | D | L | L2 | n | d | масса, кг |
ФСК-50-1,6 | 50 | 1,6 | 125 | 250 | 255 | 4 | 18 | 5 |
ФСК-65-1,6 | 65 | 1,6 | 145 | 280 | 285 | 4 | 18 | 8,4 |
ФСК-80-1,6 | 80 | 1,6 | 160 | 350 | 355 | 4 | 18 | 11,9 |
ФСК-100-1,6 | 100 | 1,6 | 180 | 400 | 405 | 8 | 18 | 15,4 |
ФСК-150-1,6 | 150 | 1,6 | 240 | 500 | 505 | 8 | 22 | 26,9 |
ФСК-200-1,6 | 200 | 1,6 | 295 | 600 | 605 | 12 | 22 | 42,8 |
ФСК-250-1,6 | 250 | 1,6 | 355 | 700 | 707 | 12 | 26 | 62,3 |
ФСК-300-1,6 | 300 | 1,6 | 410 | 800 | 806 | 12 | 26 | 94,5 |
ФСК-350-1,6 | 350 | 1,6 | 470 | 950 | 958 | 16 | 26 | 139 |
ФСК-400-1,6 | 400 | 1,6 | 525 | 1000 | 1008 | 16 | 30 | 179 |
ФСК-50-2,5 | 50 | 2,5 | 125 | 250 | 255 | 4 | 18 | 6,8 |
ФСК-65-2,5 | 65 | 2,5 | 145 | 280 | 285 | 8 | 18 | 9,8 |
ФСК-80-2,5 | 80 | 2,5 | 160 | 350 | 355 | 8 | 18 | 12,3 |
ФСК-100-2,5 | 100 | 2,5 | 190 | 400 | 405 | 8 | 22 | 18,4 |
ФСК-150-2,5 | 150 | 2,5 | 250 | 500 | 505 | 8 | 26 | 34,4 |
ФСК-200-2,5 | 200 | 2,5 | 310 | 600 | 605 | 12 | 26 | 55 |
ФСК-250-2,5 | 250 | 2,5 | 370 | 700 | 707 | 12 | 30 | 82,8 |
ФСК-300-2,5 | 300 | 2,5 | 430 | 800 | 806 | 16 | 30 | 115 |
ФСК-350-2,5 | 350 | 2,5 | 490 | 950 | 958 | 16 | 33 | 174,5 |
ФСК-400-2,5 | 400 | 2,5 | 550 | 1000 | 1008 | 16 | 33 | 220 |
ФСК-50-4,0 | 50 | 4,0 | 125 | 250 | 255 | 4 | 18 | 7,3 |
ФСК-65-4,0 | 65 | 4,0 | 145 | 280 | 285 | 8 | 18 | 10 |
ФСК-80-4,0 | 80 | 4,0 | 160 | 350 | 355 | 8 | 18 | 13,3 |
ФСК-100-4,0 | 100 | 4,0 | 190 | 400 | 405 | 8 | 22 | 19,2 |
ФСК-150-4,0 | 150 | 4,0 | 250 | 500 | 505 | 8 | 26 | 35,9 |
ФСК-200-4,0 | 200 | 4,0 | 320 | 600 | 605 | 12 | 30 | 70 |
ФСК-250-4,0 | 250 | 4,0 | 385 | 700 | 707 | 12 | 33 | 110,2 |
ФСК-300-4,0 | 300 | 4,0 | 450 | 800 | 806 | 16 | 33 | 156,5 |
ФСК-350-4,0 | 350 | 4,0 | 510 | 950 | 958 | 16 | 33 | 221,5 |
ФСК-400-4,0 | 400 | 4,0 | 585 | 1000 | 1008 | 16 | 39 | 332 |
ФСК-50-6,3 | 50 | 6,3 | 135 | 250 | 255 | 4 | 22 | 10,8 |
ФСК-65-6,3 | 65 | 6,3 | 160 | 280 | 285 | 8 | 22 | 14,5 |
ФСК-80-6,3 | 80 | 6,3 | 170 | 350 | 355 | 8 | 22 | 17,8 |
ФСК-100-6,3 | 100 | 6,3 | 200 | 400 | 405 | 8 | 26 | 27,1 |
ФСК-150-6,3 | 150 | 6,3 | 280 | 500 | 505 | 8 | 33 | 59,2 |
ФСК-200-6,3 | 200 | 6,3 | 345 | 600 | 605 | 12 | 33 | 96,6 |
ФСК-250-6,3 | 250 | 6,3 | 400 | 700 | 707 | 12 | 39 | 144,3 |
ФСК-300-6,3 | 300 | 6,3 | 460 | 800 | 806 | 16 | 39 | 207,5 |
ФСК-350-6,3 | 350 | 6,3 | 525 | 950 | 958 | 16 | 39 | 306,5 |
ФСК-400-6,3 | 400 | 6,3 | 585 | 1000 | 1008 | 16 | 45 | 403,6 |

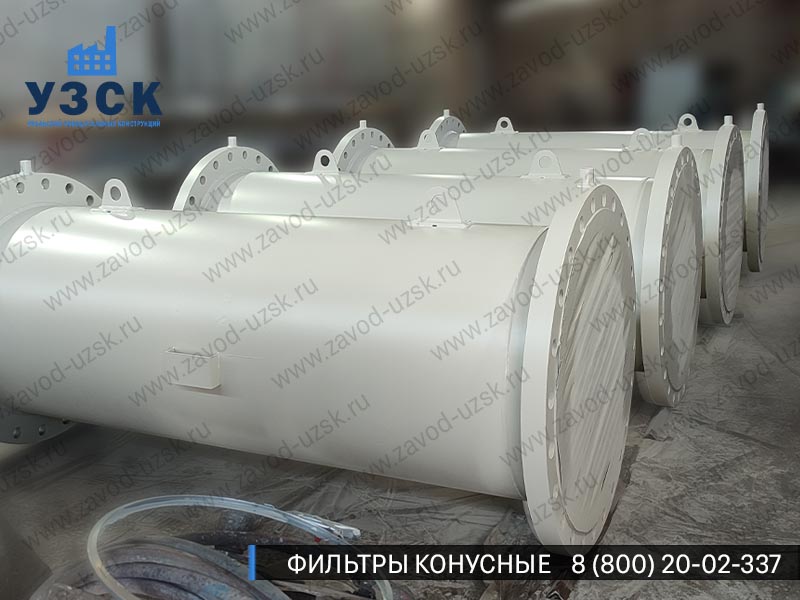

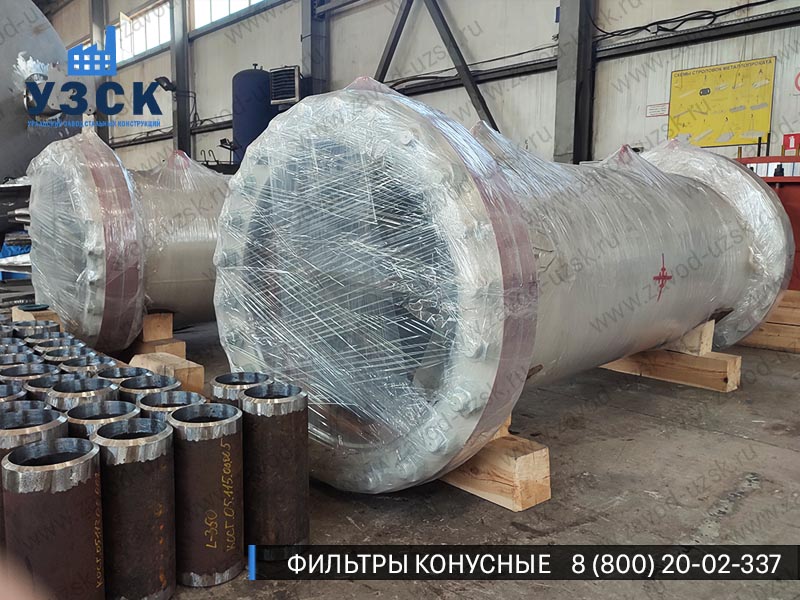

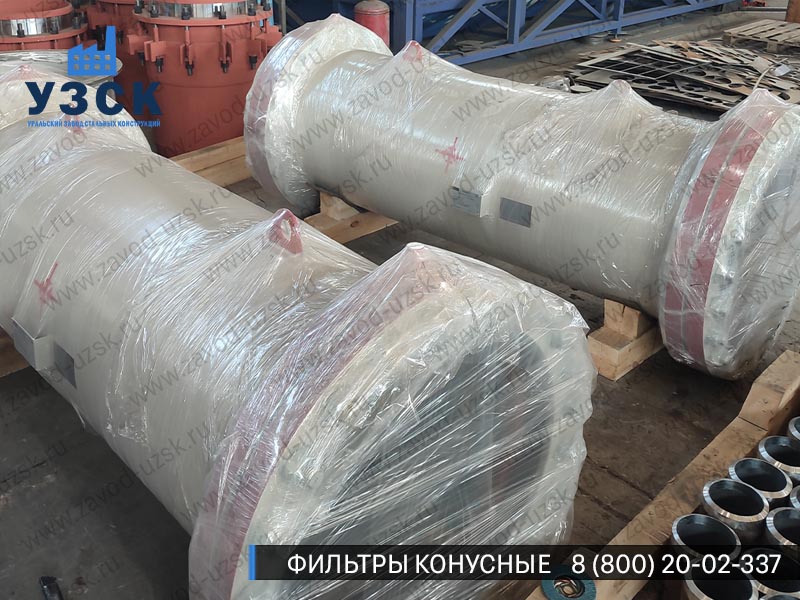

Производство фильтров ФСК на УЗСК в Артеме
Уральский Завод Стальных Конструкций занимается производством фильтров ФСК различных конфигураций, что позволяет применять их в различных средах. Фильтры имеют разные диаметры, которые соответствуют сечениям всасывающих трубопроводов, на которых будут монтироваться. Конструкция выполняется из высококачественной стали, на фильтры могут быть установлены сетки с различными параметрами ячеек, чтобы обеспечить максимально эффективную очистку жидкой и газообразной среды от твердых частиц.
