Анализ проб воды и пара — необходимая часть рабочего процесса в котельных и тепловых пунктах различной мощности. В некоторых случаях может потребоваться очистка от загрязнений или частичная замена теплоносителя исходя из состава и химико-физических свойств сетевой воды. Если допустить повышенный уровень растворенных в воде примесей или агрессивных химических веществ, это может привести к быстрому износу оборудования.
Чтобы не допустить подобных ситуаций, используют охладители проб пара и воды для проведения их адекватного анализа. Уральский Завод Стальных Конструкций в Артеме занимается реализацией и производством различного промышленного оборудования, в том числе охладителей сетевой воды по выгодным ценам.
Сфера применения в Артеме охладителя про воды и пара
Вода в теплосети обладает высокой температурой и находится в трубопроводе под высоким давлением. При таком состоянии взять пробы жидкости, не используя специальные средства, крайне опасно и не соответствует правилам ТБ. Помимо этого, без применения спецустройства, взятие проб может привести к снижению давления в теплоносителе до критического уровня из-за образования утечки, которую оперативно устранить не удастся.
Чтобы избежать подобных негативных последствий, используют охладитель проб воды и пара. Благодаря его применению, температура воды и пара снижается, и становится возможным безопасное проведение химического анализа проб, чтобы выявить вероятное превышение показателей нормы. При взятии проб, охлаждающее устройство также уменьшает давление среды на выходе.

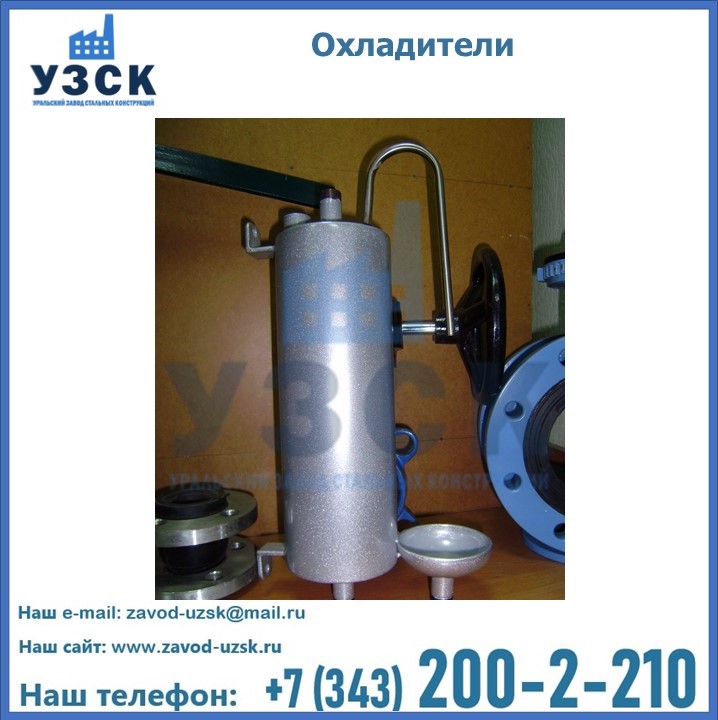

Технические и конструктивные характеристики охладителя проб сетевой воды
Уральский Завод Стальных Конструкций занимается изготовлением и поставкой охладителей проб пара и сетевой воды следующих модификаций:
- разборный, в котором днище приваривается к корпусу, а с обработкой стороны предусмотрено наличие фланца с заглушкой;
- неразборный вариант, когда верхнее и нижнее днище привариваются к корпусу, а змеевики при этом выводятся через днища.
Подобная конструкция рассчитана на влияние давления окружающей среды в 1,6 МПа максимум. Также охладители сетевой воды производятся:
- одноточечными, то есть в нем предусмотрено наличие только одного змеевика, который охлаждает теплоноситель, и четыре патрубка, чтобы охлаждающая среда входила и выходила, а также для входа-выхода проб рабочей среды;
- двухточечными, производятся с двумя змеевиками, в них предусмотрено наличие 6-ти патрубков, два из которых служат для входа-выхода охлаждающей среды, и по два для выхода и входа проб для анализа.
Монтаж охладителя проб пара и воды осуществляется на окончании линии отбора проб. При этом максимальная температура охлаждающей воды должна составлять 25˚С.
Стандартно охладитель сетевой воды и его составляющие изготавливаются на заводе «УЗСК» в Артеме из электросварных труб из стали. Корпус оборудования может иметь диаметры в пределах 76 — 133 мм. Если требуется выполнить охладитель проб пара и воды с параметрами 133 мм, мы используем бесшовные трубы, имеющие размеры 10х2 мм.
Производство на УЗСК в Артеме
Охлаждающей средой для устройства, а именно охладителя проб воды и пара, служит вода из магистрали холодного водоснабжения (ХВС). Для контроля над расходом теплоносителя предусмотрен специальный вентиль. Когда горячая вода попадает в змеевик, ее температура снижается за счет того, что змеевик омывается и охлаждается посредством холодной воды из магистрали водоснабжения.
Через специальный штуцер охлаждающая вода подается в противоточном направлении по отношению к охлаждаемой. Время, за которое проба охладится до нужной температуры, зависит от входящей скорости охлаждаемой воды.
Завод «УЗСК» занимается изготовлением охладителей пара и проб из нержавеющей стали под заказ. Мы являемся опытным, лицензированным и сертифицированным производителем подобного оборудования, а потому можем гарантировать его эффективность и долговечность.
