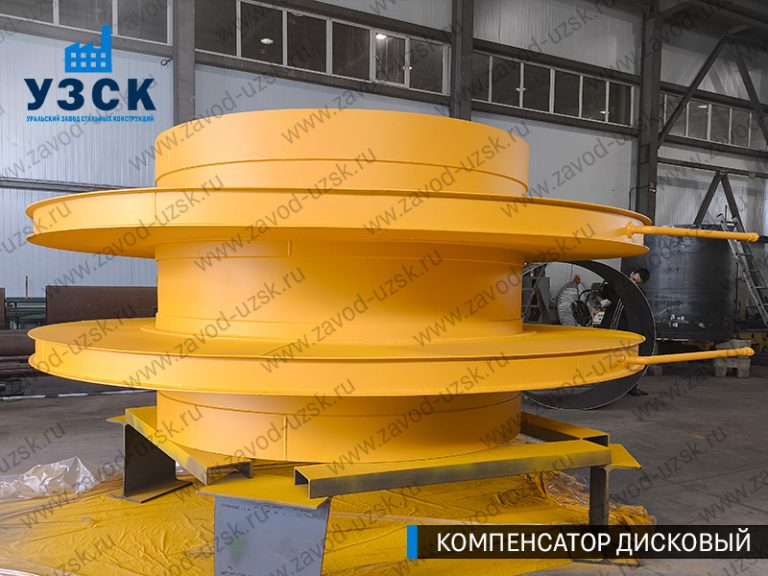

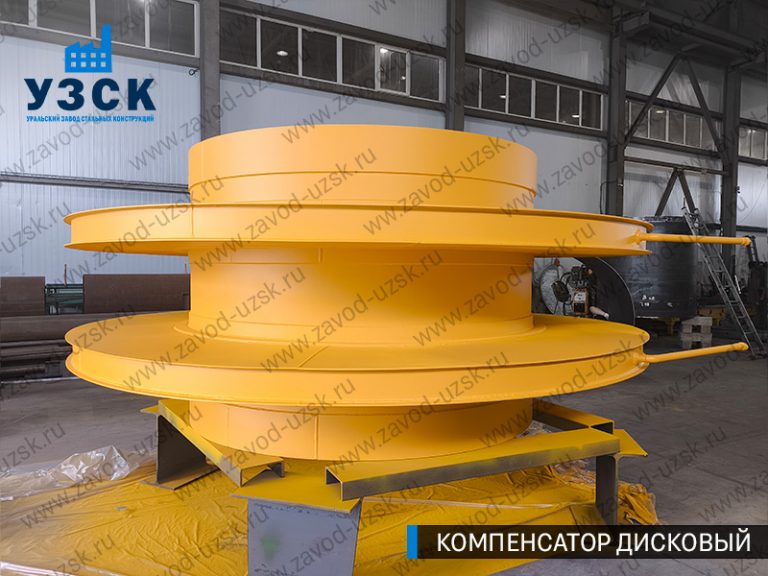

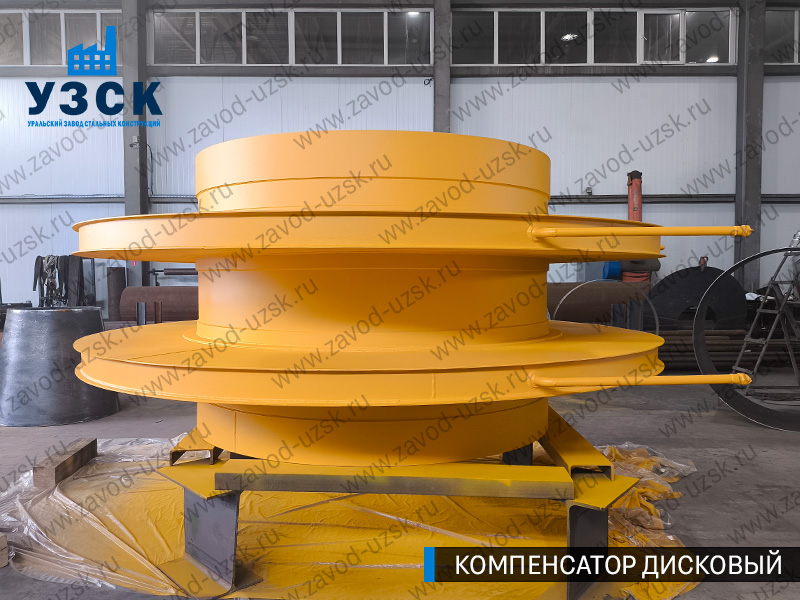

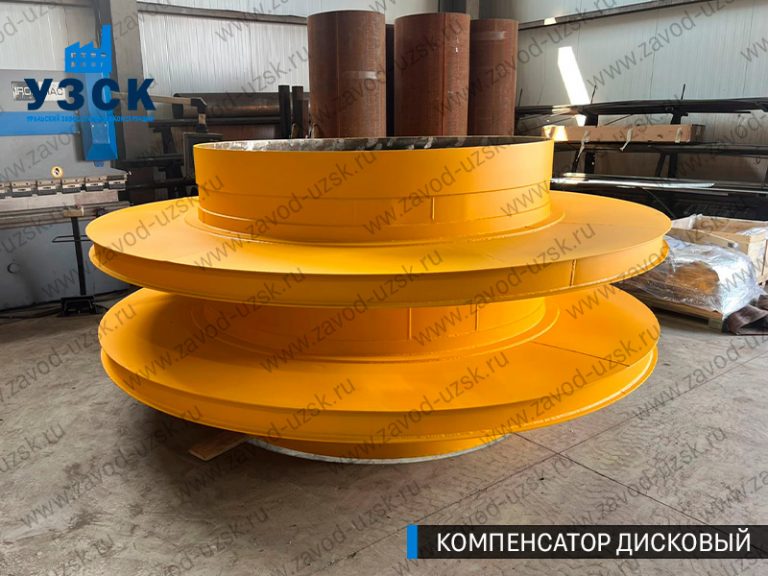

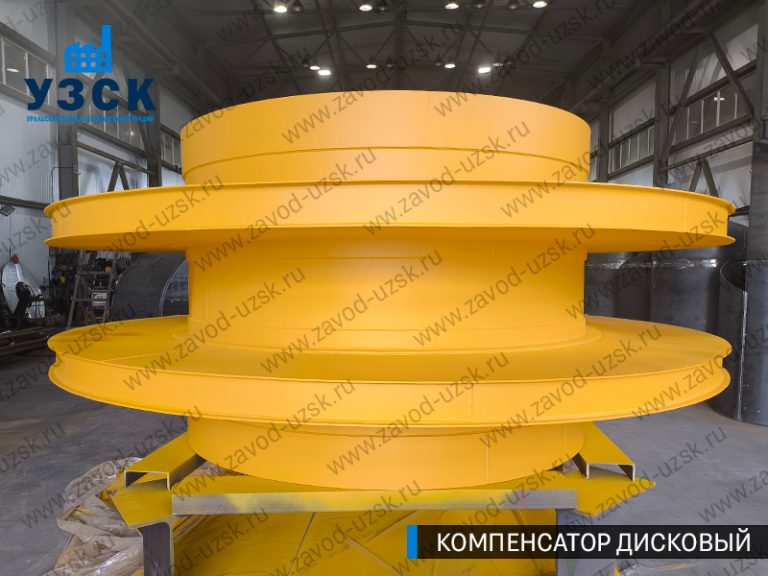

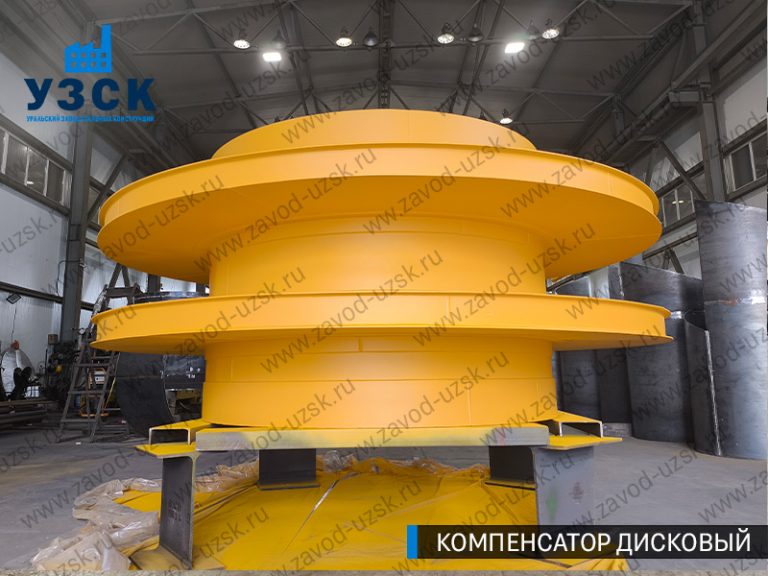

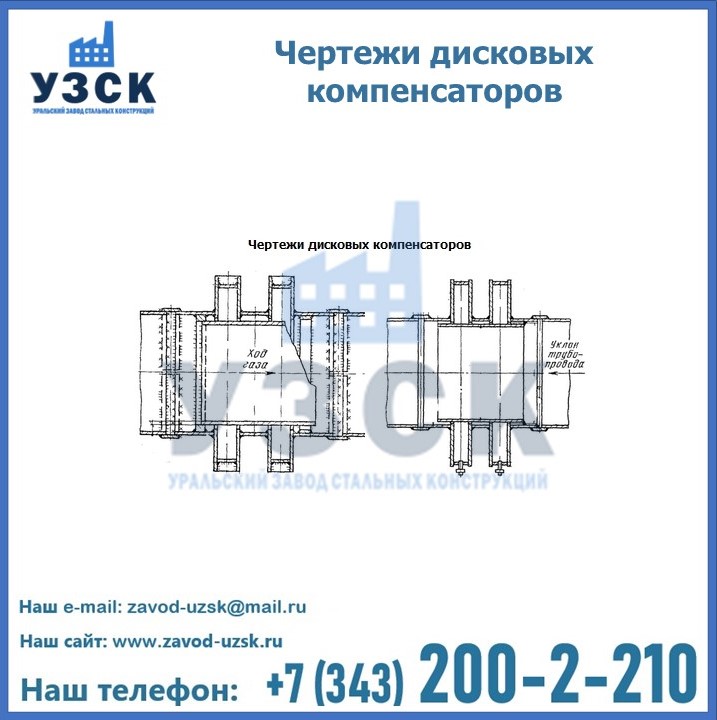

Дисковые компенсаторы – это приборы, устанавливаемые на трубопроводах с давлением потока 1 кг/см2, его основное предназначение заключается в предохранении системы от чрезмерных напряжений, вызываемых изменениями температуры стенок. Компенсирующее действие обосновано упругостью дисков, диаметр которых значительно превышает диаметр газопровода, в результате чего при удлинении газопровода диски сближаются, а при укорачивании – расходятся. Уральский Завод Стальных Конструкций в Артеме реализует дисковые компенсаторы, в том числе осуществляя их производство на заказ по индивидуальному техзаданию.
Условия эксплуатации
Завод «УЗСК» в Артеме занимается изготовлением поворотных запорных регуляторов из чугуна высокой прочности, а для дисков – цинк. Продолжительный эксплуатационный период дисковых компенсаторов обусловлен использованием цинка и сферического хромированного седла. Прежде чем поступить в реализацию, вся продукция тестируется, проходит механические испытания и проверку на соответствие стандартам качества.
Для обеспечения эффективной работы дискового затвора, специалисты завода тщательно рассчитывают компенсационный коэффициент, учитывая:
- насколько усиливается распор от деформации при воздействии температур;
- как усиливается распор из-за внутреннего давления транспортируемого вещества в трубопроводе;
- какова величина компенсирующей способности.
Если дисковой элемент отсутствует или его компенсирующая способность была рассчитана неверно, это может спровоцировать прорыв в газопроводе, изменение длины трубы, ее сжатие или расширение. Потому расчет коэффициента дисковых компенсаторов проводится в Артеме опытными специалистами УЗСК с учетом всех нюансов.
Дисковые компенсаторы обладают полной газонепроницаемостью, однако отличаются громоздкостью, что усложняет их монтаж в случае, если несколько газопроводов располагаются рядом.
Технические характеристики дисковых компенсаторов конструкции института Днепрпроектстальконструкция
| Наименование | Dн, мм | Компенсирующая способность одной волны, см | Усилие сжатия одной волны, кН | ||||
|---|---|---|---|---|---|---|---|
| При толщине стенки, мм | |||||||
| 4 | 5 | 6 | 4 | 5 | 6 | ||
| Дисковый компенсатор 600 | 630 | 4,1 | 3,2 | 2,7 | 1,73 | 3,38 | 5,85 |
| Дисковый компенсатор 700 | 720 | 4 | 3,2 | 2,6 | 1,88 | 3,58 | 6,36 |
| Дисковый компенсатор 800 | 820 | 3,9 | 3,1 | 2,6 | 2,03 | 3,96 | 6,85 |
| Дисковый компенсатор 900 | 920 | 3,8 | 3,1 | 2,6 | 2,18 | 4,26 | 7,37 |
| Дисковый компенсатор 1000 | 1020 | 3,8 | 3 | 2,5 | 2,33 | 4,55 | 7,87 |
| Дисковый компенсатор 1100 | 1120 | 5,5 | 4,5 | 3,7 | 2,48 | 4,85 | 8,38 |
| Дисковый компенсатор 1200 | 1220 | 5,5 | 4,4 | 3,7 | 2,62 | 5,13 | 8,86 |
| Дисковый компенсатор 1300 | 1320 | 5,5 | 4,4 | 3,7 | 2,79 | 5,44 | 9,62 |
| Дисковый компенсатор 1400 | 1420 | 5,4 | 4,3 | 3,6 | 2,95 | 5,75 | 9,94 |
| Дисковый компенсатор 1500 | 1520 | 5,4 | 4,3 | 3,6 | 3,09 | 6,03 | 10,42 |
| Дисковый компенсатор 1600 | 1620 | 5,3 | 4,2 | 3,5 | 3,24 | 6,33 | 10,94 |
| Дисковый компенсатор 1700 | 1720 | 5,3 | 4,2 | 3,5 | 3,4 | 6,63 | 11,46 |
| Дисковый компенсатор 1800 | 1820 | 5,2 | 4,1 | 3,5 | 3,56 | 6,96 | 12,03 |
| Дисковый компенсатор 2000 | 2020 | 5,2 | 4,1 | 3,5 | 3,84 | 7,51 | 12,97 |
| Дисковый компенсатор 2200 | 2220 | 5,1 | 4,1 | 3,4 | 4,18 | 8,17 | 14,11 |
| Дисковый компенсатор 2400 | 2420 | 5 | 4 | 3,4 | 4,46 | 8,72 | 15,07 |
| Дисковый компенсатор 2500 | 2520 | 5 | 4 | 3,4 | 4,6 | 8,98 | 15,51 |
| Дисковый компенсатор 2600 | 2620 | 5 | 4 | 3,4 | 4,75 | 9,27 | 16,02 |
| Дисковый компенсатор 2800 | 2820 | 4,9 | 3,9 | 3,3 | 5,17 | 10,09 | 17,43 |
| Дисковый компенсатор 3000 | 3020 | 4,9 | 3,9 | 3,3 | 5,32 | 10,39 | 17,96 |
| Дисковый компенсатор 3200 | 3220 | 4,9 | 3,9 | 3,3 | 5,65 | 11,04 | 19,07 |
| Наименование | Усиление давления на диск волны, кН | Давление на заглушку, кН |
|---|---|---|
| Дисковый компенсатор 600 | 14,65 | 6,2 |
| Дисковый компенсатор 700 | 16,21 | 8,1 |
| Дисковый компенсатор 800 | 17,84 | 10,5 |
| Дисковый компенсатор 900 | 19,33 | 13,2 |
| Дисковый компенсатор 1000 | 20,94 | 16 |
| Дисковый компенсатор 1100 | 24,48 | 19,55 |
| Дисковый компенсатор 1200 | 24,13 | 23,22 |
| Дисковый компенсатор 1300 | 25,69 | 17 |
| Дисковый компенсатор 1400 | 27,24 | 31,5 |
| Дисковый компенсатор 1500 | 28,8 | 35,2 |
| Дисковый компенсатор 1600 | 30,41 | 41 |
| Дисковый компенсатор 1700 | 31,85 | 46,3 |
| Дисковый компенсатор 1800 | 33,50 | 51,9 |
| Дисковый компенсатор 2000 | 36,56 | 63,6 |
| Дисковый компенсатор 2200 | 39,69 | 77 |
| Дисковый компенсатор 2400 | 42,85 | 91,5 |
| Дисковый компенсатор 2500 | 44,5 | 99 |
| Дисковый компенсатор 2600 | 46,1 | 107 |
| Дисковый компенсатор 2800 | 49,08 | 124 |
| Дисковый компенсатор 3000 | 52,38 | 142,5 |
| Дисковый компенсатор 3200 | 55,5 | 161 |
| Дисковый компенсатор 3500 | 60,03 | 194,3 |
Технические характеристики дисковых компенсаторов конструкции Челябинского института Гипромез
| Наименование | Dн, мм | D1,мм | D2,мм | D,мм | D4,мм | Усилия сжатия одной волны на 1 см, кН |
|---|---|---|---|---|---|---|
| Дисковый компенсатор 700 | 720 | 1744 | 1720 | 702 | 692 | 6,0 |
| Дисковый компенсатор 800 | 820 | 1844 | 1820 | 802 | 792 | 6,5 |
| Дисковый компенсатор 900 | 920 | 1944 | 1920 | 902 | 892 | 7,5 |
| Дисковый компенсатор 1000 | 1020 | 2044 | 2020 | 1002 | 992 | 8,0 |
| Дисковый компенсатор 1100 | 1120 | 2144 | 2120 | 1102 | 1092 | 8,5 |
| Дисковый компенсатор 1200 | 1220 | 2244 | 2220 | 1202 | 1192 | 9,0 |
| Дисковый компенсатор 1300 | 1320 | 2344 | 2320 | 1302 | 1292 | 10,0 |
| Дисковый компенсатор 1400 | 1420 | 2444 | 2420 | 1390 | 1376 | 10,0 |
| Дисковый компенсатор 1500 | 1520 | 2544 | 2520 | 1490 | 1476 | 10,5 |
| Дисковый компенсатор 1600 | 1620 | 2644 | 2620 | 1590 | 1476 | 11,0 |
| Дисковый компенсатор 1800 | 1820 | 2844 | 2820 | 1790 | 1776 | 12,0 |
| Дисковый компенсатор 2000 | 2020 | 3044 | 3020 | 1990 | 1976 | 13,0 |
| Дисковый компенсатор 2200 | 2220 | 3244 | 3220 | 2190 | 2176 | 14,5 |
| Дисковый компенсатор 2400 | 2420 | 3444 | 3420 | 2390 | 2376 | 15,0 |
| Дисковый компенсатор 2500 | 2520 | 3544 | 3520 | 2490 | 2476 | 15,5 |
| Дисковый компенсатор 2600 | 2620 | 3644 | 3620 | 2590 | 2576 | 16,0 |
| Дисковый компенсатор 2800 | 2820 | 3844 | 3820 | 2790 | 2776 | 17,5 |
| Дисковый компенсатор 3000 | 3020 | 4044 | 4020 | 2990 | 2976 | 18,0 |
| Дисковый компенсатор 3200 | 3220 | 4244 | 4220 | 3190 | 3176 | 19,0 |
| Дисковый компенсатор 3500 | 3520 | 4544 | 4520 | 3490 | 3476 | 20,5 |
Сфера использования в Артеме и характерные особенности
Дисковые компенсаторы применяются как для систем газопроводов, так и, благодаря различным конструкциям, размерам и типам самих дисковых элементов, в следующих коммуникациях и отраслях:
- в отопительных системах;
- для перемещения составов слабого уровня агрессивности, гликольных сред;
- в системах водоснабжения;
- в нефтяной сфере, химической, газовой отрасли;
- в области машиностроения.
Дисковый компенсатор является регулирующей арматурой, функция которой состоит в запирании жидких или газообразных потоков вещества. Установка арматуры выполняется под углом касательно основного направления рабочего потока. Производство дисковых затворов осуществляется по особой технологии, благодаря которой они являются эффективной альтернативой задвижек, запорных кранов и вентилей.
Дисковые компенсаторы, вне зависимости от типа, не нуждаются в частом обслуживании за счет особенности конструкции оборудования, а также отсутствие большого количества дополнительных элементов. За счет высокой герметичности соединений, между компонентами оборудования грязь не скапливается, и необходимости в мытье и чистке узлов нет.
Преимуществом дисковых компенсаторов также является их устойчивость к различным химическим агрессивным средам, благодаря чему они обладают длительным сроком эксплуатации.
