Компенсаторы от немецкого производителя Witzenmann снискали мировую известность. Они могут сглаживать несоответствия в диаметре труб, устойчивы к ржавлению. Устанавливаются компенсаторы HUDRA в Артеме на неагрессивных потоках, расположение вертикальное, на стояках.
Назначение компенсаторов
Компенсаторы осевые, предназначены для приема температурных удлинений в тепловых магистралях, при разводке в многоэтажных домах. Изделия могут быть использованы в системах перекачки жидкостей, не вступающих в реакцию с металлами компенсатора.
«ГИДРА» работает на вертикальных трубах, при условии, что внутри течет жидкость, свободная от абразивов. Если среда пыльная или труба теплоизолируется, снаружи обязательно устанавливается кожух.
Устройство компенсирует осевые удлинения, но не используется, если есть скручивающие нагрузки. При монтаже необходимо предусмотреть скользящие опоры с двух сторон.
Решаемые задачи
Установка компенсатора HYDRA ARN на трубопроводе в Артеме способствует:
- сохранению трубы без изгибания и разрыва при изменении температуры и давления перекачиваемой среды;
- компенсации осевых и плоскостных деформаций, оказывает небольшое противодействие скручиванию труб;
- снижению уровня вибрации, глушится шум, обеспечивается герметичность подпружиненного соединения труб.

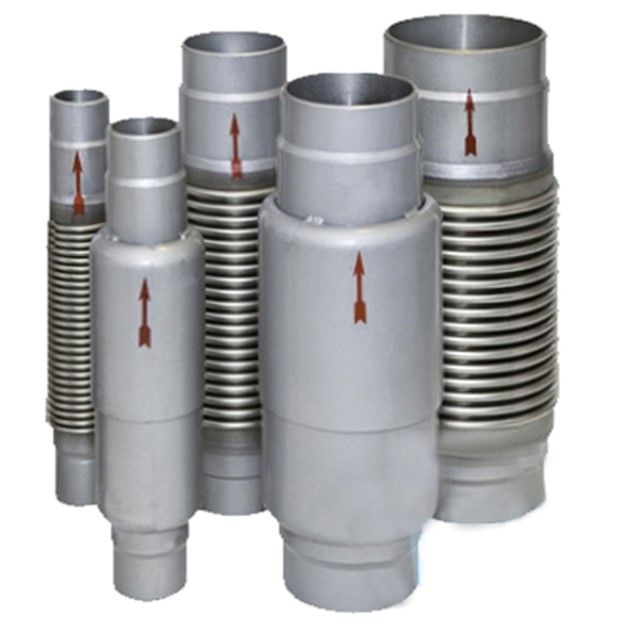

Устройство компенсатора ГИДРА ARN
Компенсатор HYDRA ARN стандартный состоит из сильфона и фланцев и ограничителя хода. Сильфон выполнен из многослойной гофрированной трубы из нержавеющей стали. Патрубки, кожух, гильзу собирают из углеродистой стали.
Дополнительно устройства оснащаются кожухом и внутренними гильзами. С завода компенсатор поступает предварительно растянутым, за счет установки стопорного кольца. Снимают стопор после монтажа. Компенсатор не требует технического обслуживания, неремонтопригоден.
Если возможна вибрация трубы, ее закрепляют на опоре в непосредственной близости от эластичной вставки.
Технические характеристики компенсаторов Hydra ARN:
- Приборы рассчитаны на давление до 10 бар и до 16 бар.
- Условный проход труб и фланцев 15-1000 мм
- Теплоноситель вода, неагрессивные составы с t -10 +300 0 С.
- Количество рабочих циклов 10 000.
- Монтаж – соединение сваркой.
Продажа компенсаторов ГИДРА на УЗСК в Артеме
Мы продаем компенсаторы, поставленные напрямую от немецкого производителя. Каждое изделие при поступлении обследуется на соответствие продукции заявленному качеству. Купить на предприятии импортный компенсатор надежно и выгодно. Продавая продукцию, мы отвечаем за качество наравне с производителем, предоставляя собственные гарантии. Звоните по контактным телефонам, чтобы получить консультацию и оформить заказ.
Таблицы габаритных и присоединительных размеров сильфонных компенсаторов Hydra на 10 и 16 бар
| Условный проход Ду, мм | Кодовый номер | Номинальное осевое удлинение 2δ, мм |
Условное давление Ру и максимальное рабочее давление Рр, бар |
Максимальная температура перемещаемой среды Т макс., оС |
|---|---|---|---|---|
| 15 | ARN10.0015.020.0 | 20 (±10) | 10 | 300 |
| 20 | ARN10.0020.024.0 | 24 (±12) | ||
| 25 | ARN10.0025.024.0 | 24 (±12) | ||
| 32 | ARN10.0032.024.0 | 24 (±12) | ||
| 40 | ARN10.0040.024.0 | 24 (±12) | ||
| 50 | ARN10.0050.048.0 | 48 (±24) | ||
| 65 | ARN10.0065.040.0 | 40 (±20) | ||
| 80 | ARN10.0080.040.0 | 40 (±20) | ||
| 100 | ARN10.0100.048.0 | 48 (±24) |
| Условный проход Ду, мм | Кодовый номер | Номинальное осевое удлинение 2δ, мм |
Условное давление Ру и максимальное рабочее давление Рр, бар |
Максимальная температура перемещаемой среды Т макс., оС |
|---|---|---|---|---|
| 15 | ARN16.0015.032.1 | 32 (±16) | 16 | 300 |
| 20 | ARN16.0020.036.1 | 36 (±18) | ||
| 25 | ARN16.0025.040.1 | 40 (±20) | ||
| 32 | ARN16.0032.040.1 | 40 (±20) | ||
| 40 | ARN16.0040.036.1 | 36 (±18) | ||
| 50 | ARN16.0050.064.1 | 64 (±32) | ||
| 65 | ARN16.0065.080.1 | 80 (±40) | ||
| 80 | ARN16.0080.064.1 | 64 (±32) | ||
| 100 | ARN16.0100.080.1 | 80 (±40) |
