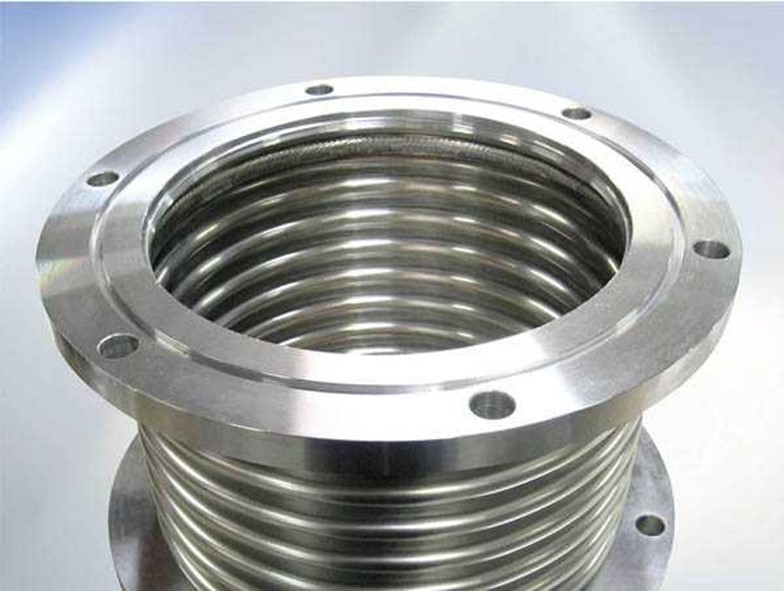

Компенсатор отличается от модели осевого компенсатора под приварку КСО только наличием фланцев. Изделие компенсирует статические и динамические нагрузки в районе растяжимого стыка двух участков трубопровода, закрепленного на неподвижных опорах. Количество гофр в сильфоне зависит от величины воспринимаемых нагрузок. В зависимости от установленных сильфонов различают одно- и двухсекционные компенсаторы с приварными или поворотными фланцами.
Устройство и исполнение КСО-Ф
- Сильфон выполняется из нержавеющей, термоустойчивой стали марок 08X18H10T, 12X18H10T и AISI
- Патрубки и монтажные фланцы в климатическом исполнении из Ст20, или из других материалов, включая нержавеющую сталь. Конструкция фланцев — приварные или поворотные;
- Исполнение патрубков и фланцев из горячего проката, бесшовное.
- сильфон не имеет гильзы и защитного кожуха;
- условный проход 25-1300 мм;
- Способность к компенсации длины 40-330 мм.
Перекачиваемый агент – вода, пар, нефтепродукты. Рабочий диапазон температур до +250 0 С. Компенсаторы рассчитаны до 16 бар и до 25 бар.
Достоинства компенсаторов КСО-Ф
Все типы осевых фланцевых компенсаторов КСОФ имеют Ду присоединения 25-1300 мм. Эффективно работают при влажности окружающей среды до 95 % при температуре воздуха до 35 0 С. На участке между двумя неподвижными опорами можно устанавливать только один компенсатор. Изделие может поставляться с защитным кожухом, закрепленном кольцами или на стойках.
-Фланцевые соединения позволяют вести монтаж труб в помещениях, где сварочные работы недопустимы.
-Легкий монтаж-демонтаж способствует переносу трассу без использования резки труб.
-Выполняется защита труб от статических и динамических нагрузок, температурного удлинения.
-Компенсаторы не требуют обслуживания, вместе с кожухом могут быть установлены под теплоизоляцию, заявленный срок службы 12 лет.
При заказе компенсаторов могут вноситься изменения в геометрические размеры патрубков и фланцев. Допустимо менять марку стали.
Порядок приобретения компенсаторов КСО-Ф на УЗСК в Артеме
Ознакомиться с ассортиментов моделей компрессоров можно в таблице с размерами и характеристиками. Заказывая компенсатор, допустимо изменить комплектность, размеры и материал патрубков и фланцев. Мы производим продукцию в строгом соответствии стандартам и гарантируем безотказную работу устройства. Контроль производства многоступенчатый, цены выгодные, доставка организована.
Узнайте об условиях продажи компенсаторов на УЗСК и порядке взаимодействия, воспользовавшись контактными телефонами.
Таблица типоразмеров
| Обозначение компенсатора КСОФ | Ду, мм | Ру=PN, кгс/см2=бар | D, мм | D1, мм | b, мм | Кол-во отв. х диаметр отв. (на одном фланце) | Осевая компенсирующая способность (сжатие-расжатие), мм | Длина, L, мм, поворотные фланцы / приварные фланцы | Масса, кг, пов. фл. / прив. фл. | Осевая жесткость, Н/мм | Эффективная площадь, см2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| КСОФ 32-16-50 | 32 | 16 | 135 | 100 | 16 | 4×18 | 50 | 160 / 255 | 4 / 3,7 | 127 | 18 |
| КСОФ 32-25-50 | 25 | 18 | |||||||||
| КСОФ 40-16-50 | 40 | 16 | 145 | 110 | 17 | 4×18 | 50 | 160 / 255 | 4,5 / 4,6 | 146 | 23 |
| КСОФ 40-25-50 | 25 | ||||||||||
| КСОФ 50-16-60 | 50 | 16 | 160 | 125 | 18 | 4×18 | 60 | 180 / | 5,6 / | 158 | 37 |
| КСОФ 50-25-60 | 25 | 20 | 290 | 237 | |||||||
| КСОФ 65-16-60 | 65 | 16 | 180 | 145 | 18 | 4×18 | 60 | 180 / | 5,8 / | 160 | 58 |
| КСОФ 65-25-60 | 25 | 20 | 8×18 | 285 | 256 | ||||||
| КСОФ 80-16-60 | 80 | 16 | 195 | 160 | 21 | 4×18 | 60 | 180 / | 6,8 / | 173 | 79 |
| КСОФ 80-16-70 | 70 | 280 | |||||||||
| КСОФ 80-25-60 | 25 | 23 | 8×18 | 60 | 285 | 268 | |||||
| КСОФ 80-25-70 | 70 | 280 | |||||||||
| КСОФ 100-16-60 | 100 | 16 | 215 | 180 | 23 | 8×18 | 60 | 185 / | 7,8 / | 294 | 128 |
| КСОФ 100-16-100 | 100 | 320 | |||||||||
| КСОФ 100-25-60 | 25 | 190 | 25 | 8×22 | 60 | 250 | 277 | ||||
| КСОФ 100-25-100 | 100 | 300 | |||||||||
| КСОФ 125-16-60 | 125 | 16 | 245 | 210 | 25 | 8×18 | 60 | 190 / 265 | 11,6 / 15,2 | 240 | 183 |
| КСОФ 125-16-100 | 100 | 330 | |||||||||
| КСОФ 125-25-60 | 25 | 270 | 220 | 27 | 8×26 | 60 | 250 | 299 | |||
| КСОФ 125-25-100 | 100 | 325 | |||||||||
| КСОФ 150-16-60 | 150 | 16 | 285 | 240 | 22 | 8×22 | 60 | 200 / 285 | 13,6 / 19,3 | 236 | 268 |
| КСОФ 150-16-100 | 280 | 25 | 100 | 325 | |||||||
| КСОФ 150-25-60 | 25 | 300 | 250 | 28 | 8×26 | 60 | 235 | 415 | |||
| КСОФ 150-25-100 | 27 | 100 | 335 | ||||||||
| КСОФ 200-16-80 | 200 | 16 | 340 | 295 | 24 | 12×22 | 80 | 250 / | 18,2 / | 368 | 437 |
| КСОФ 200-16-160 | 335 | 27 | 160 | 430 | |||||||
| КСОФ 200-25-80 | 25 | 360 | 310 | 30 | 12×26 | 80 | 335 | 449 | |||
| КСОФ 200-25-160 | 29 | 160 | 440 | ||||||||
| КСОФ 250-16-80 | 250 | 16 | 405 | 355 | 28 | 12×26 | 80 | 280 / | 26,5 / | 318 | 705 |
| КСОФ 250-16-160 | 160 | 440 | |||||||||
| КСОФ 250-25-80 | 25 | ||||||||||
| КСОФ 250-25-160 | |||||||||||
| КСОФ 300-16-80 | 300 | 16 | 445 | 400 | 26 | 12×26 | 80 | 300 | 416 | 984 | |
| КСОФ 300-16-100 | 100 | 325 / | 39/… | ||||||||
| КСОФ 300-16-180 | |||||||||||
| КСОФ 300-25-80 | 25 | ||||||||||
| КСОФ 300-25-100 |
