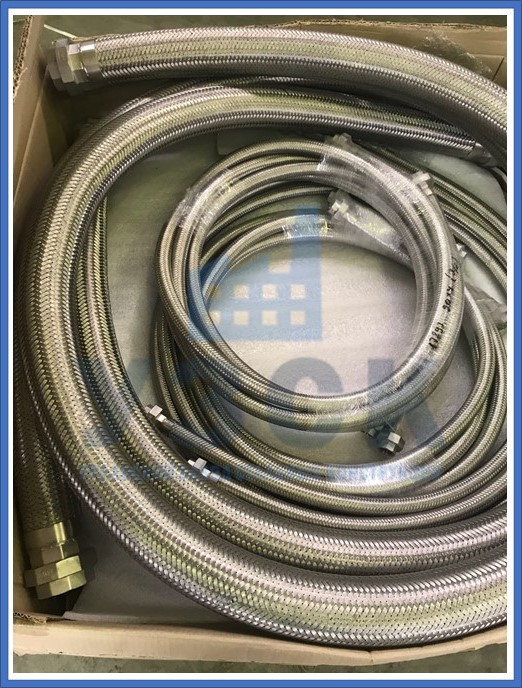

РНВД — это гибкие сильфонные (гофрированные) трубопроводы. Назначение данных изделий — транспортировка жидких и газообразных сред в Артеме. Рукав такого типа используют также для того, чтобы компенсировать температурную и монтажную деформации жестких трубопроводов. РНВД — это тип гофрированной металлической трубы (или шланга), имеющей наружную защитную оболочку, внутреннюю проводящую оболочку и приваренную концевую арматуру. При производстве данного трубопроводоа используется как однослойная, так и двухслойная несущая сильфонная оболочка, имеющая стандартную или повышенную гибкость и покрытая одним или двумя слоями наружной оплётки.
Условия эксплуатации РНВД
Эксплуатация рукавов нержавеющих ВД может производиться при температуре от -270°С до +650°С, рабочем давлении от вакуума 10-8мБар до 350 Бар. РНВД способны функционировать в таких средах как: вода, воздух и вакуум. В соответствии с ГОСТ 6709-72 и ГОСТ 2874-73 допустимо содержание хлорида — не более 12 мг/л, этилового спирта (в соответствии с ГОСТ 17299-71 и ГОСТ 11547-76, АМГ-10 (ГОСТ 6794-75). РНВД выдерживают транспортировку применяются сред с коррозионноц стойкостью стали 12Х18Н10Т (группы: «совершенно стойкий» и «весьма стойкий» по ГОСТ 9.908-85), а также веществ для которых использование металлорукавов такого типа предписано разработчиком.
Назначение и конструкция РНВД
Металлорукав РНВД имеет следующую структуру:
- несущая сильфонная оболочка (выполнена в виде герметичного гофрированного рукава, сильфона);
- наружная защитная оболочка (включает в себя оплётку, дополнительные защитные элементы и их комбинации);
- внутренняя дополнительная проводящая оболочка (при необходимости, для поддержания высокой скорости перекачки газообразных сред);
- приварная концевая арматура.
Несущая гофрированная (сильфонная) оболочка может иметь стандартную или повышенную гибкость, может быть покрыта одним или двумя слоями наружной оплётки. Несущая оболочку производят путем гидравлической формовки, либо механической формовки электросварной однослойной или двухслойной трубной заготовки, толщина стенок которой составляет от 0,15 до 0,6 мм.
Наружная защитная оболочка представляет собой однослойную или двухслойную стальную оплетку ОМ1 и ОМ2. Данная часть РНВД служит для предотвращения осевого удлинения РНВД при эксплуатации под высоким давлением, увеличения стабильности конструкции рукава в целом и для защиты сильфонной оболочки от неблагоприятного механического воздействия. Допустим обрыв оплеточных прядей не чаще, чем 1 обрыв на 2 погонных метра.
Таблица диаметров РНВД:
Внутренний диаметр (DM/мм/дюйм) | Внешний диаметр (мм) | Рабочее давление (атм) | Радиус изгиба (мм) | Вес (кг/м) |
|---|---|---|---|---|
| 6|6,4|1/4″ | 13,2 | 225 | 100 | 0,23 |
| 8|7,9|5/16″ | 14,8 | 215 | 114 | 0,27 |
| 10|9,5|3/8″ | 17,4 | 180 | 130 | 0,34 |
| 12|12,7|1/2″ | 20,6 | 160 | 180 | 0,41 |
| 16|15,9|5/8″ | 23,7 | 130 | 200 | 0,51 |
| 19|19|3/4″ | 27,7 | 105 | 240 | 0,62 |
| 25|25,4|1″ | 35,6 | 88 | 300 | 0,93 |
| 32|31,8|1 1/4″ | 43,5 | 63 | 420 | 1,25 |
| 38|38,1|1 1/2″ | 50,6 | 50 | 500 | 1,6 |
Несущая оболочка имеет диапазон условно-проходных диаметров от 6 до 300мм.
Виды концевой арматуры для РНВД
Классификация РНВД зависит от типа концевой арматуры. Известны следующие виды рукавов повышенного давления:
— РНВД с резьбовым соединением, которое, в свою очередь, имеет такие подвиды, как: коническая резьба (или трубная цилиндрическая), резьба метрическая, ниппель приварной (с внутренней или наружной резьбой, далее ВР, НР), гайка соединительная с ВР/НР и прокладкой или коническим уплотнением, гайка соединительная c арматурой под приварку и коническим уплотнением;
— фланцевый РНВД (в качестве концевой арматуры выступают: фланцы плоские приварные; фланцы воротниковые приварные; фланцы свободные на приварных воротниковых втулках, на приварных кольцах или на приварных ребордах);
— РНВД под приварку;

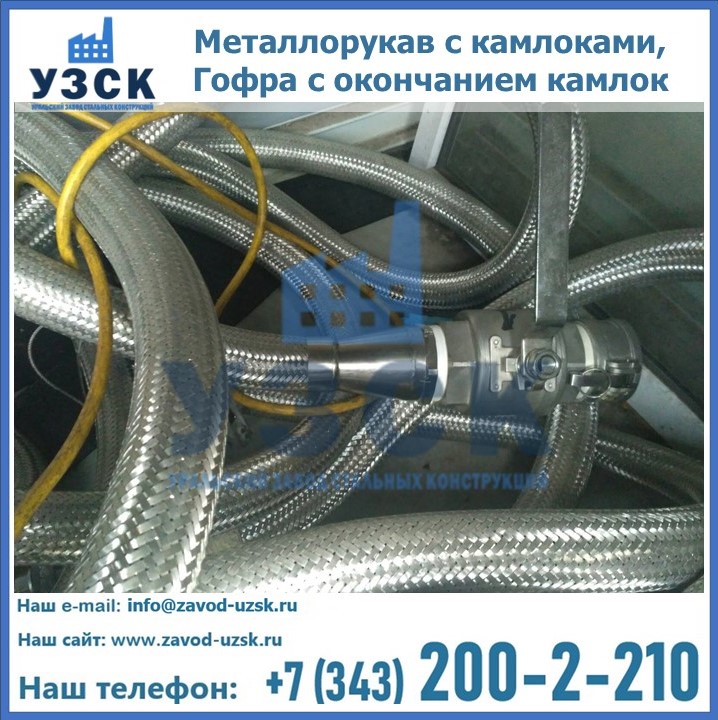

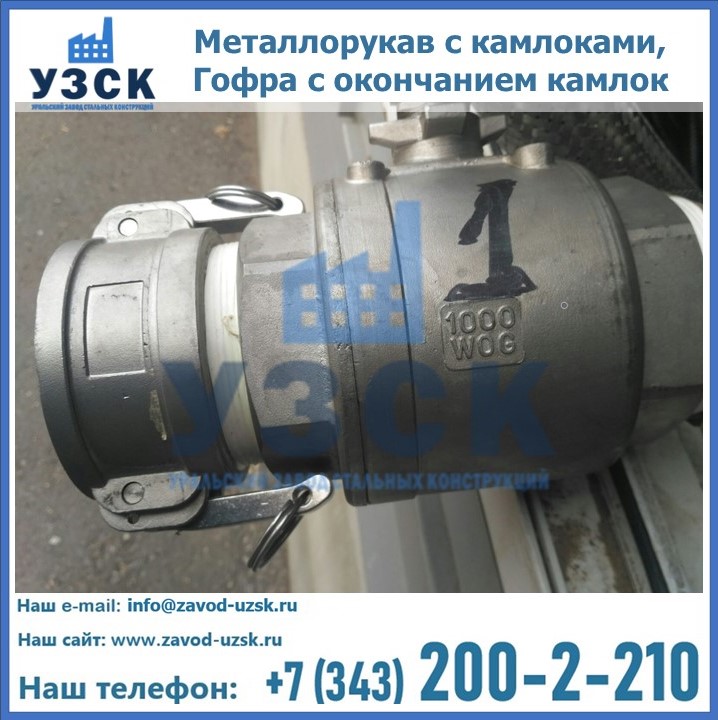

— прочие типы способов соединения, например «пистолетный», трубное окончание под хомут, быстроразъемные соединения эксцентрикового типа Camlock, быстроразъемное крепление для вакуумного соединения.
Сфера применения РНВД в Артеме
Область применения металлорукавов РНВД достаточна обширная. Например, их используют для слива сжиженного углеводородного газа в контейнеры и цистерны. Для данной процедуры подойдет «пистолетный» тип металлорукава из нержавеющей антикоррозийной стали. Кроме того, РНВД применяются в качестве системы отвода выхлопного газа электрогенераторов. РНВД играют важную роль в системах пожаротушения. Ими оборудуют спринклерные системы подвесных потолков, там, где имеются сложно доступные места, не подходящие, для проведения монтажа и с запретом на сварку. Рукавами высокого давления оснащаются гидравлические системы различных машин и механизмов, где с их помощью транспортируются гидравлические и моторные масла, жидкое топливо, консистентные смазки и эмульсии. Монтаж РНВД осуществляется в соответствии установленными для данных изделий рекомендациями и схемами.
Условные обозначения, индексация при заказе РНВД
РНВД 331.12.00.П 200×1,5
РНВД — Тип рукава
331 — Тип сильфонной оболочки
12 — Тип наружной оболочки
00 — Тип внутренней защитной/проводящей оболочки
П — Тип концевой арматуры (в случае различных типов концевой арматуры на концах рукава последние указывать в ряд, например П-Ш)
200 — Диаметр, условно-проходной, мм
1,5 — Длина, м
Типы наружной оболочки
00 — оболочка отсутствует;
11 — одинарная стальная оплетка;
12 — одинарная нержавеющая оплетка;
22 — двойная нержавеющая оплетка;
32— наружный защитный вальцованный рукав.
Типы внутренней проводящей оболочки
00 — оболочка отсутствует;
32 — внутренний нержавеющий вальцованный рукав.
