Параметр | ФШМ-500 до 120°С | ФШМ-500 до 150°С |
Высота | 3000 мм | 3000 мм |
Длина | 1400 мм | 1400 мм |
Диаметр корпуса | 1020 мм | 1020 мм |
Диаметр условного прохода | 500 мм | 500 мм |
Масса | 1850 кг | 1850 кг |
Объем корпуса | 1600 л | 1600 л |
Производительность | 1493 т/ч | 1493 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 3″ | 3″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Фильтр ФШМ 500 мм до 120°С, чертеж

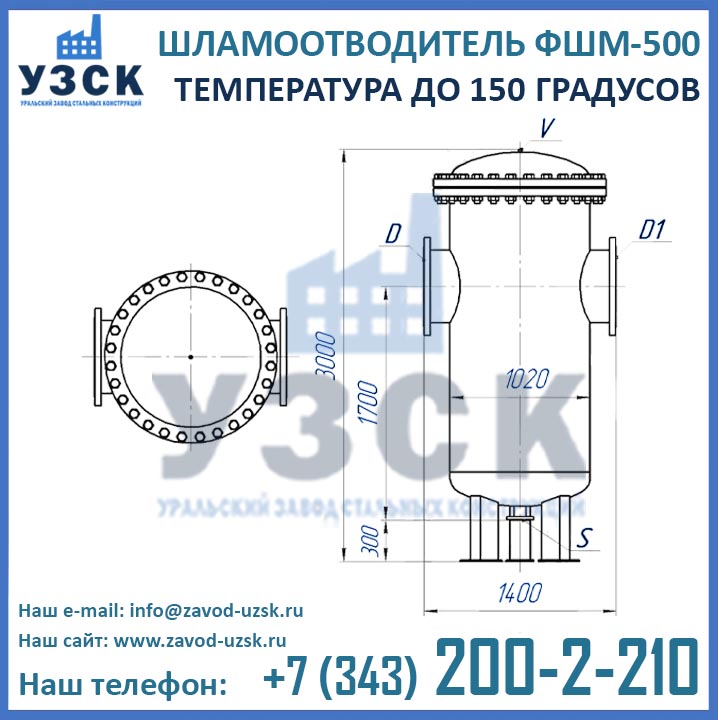

Фильтр ФШМ 500 мм до 150°С, чертеж
Для чего нужен шламоуловитель ФШМ-500?
Магнитные шламоотводители ФШМ Ду 500 мм в Артеме нашли широкое применение на трубопроводах систем коммунального хозяйства (горячего водоснабжения, холодного водоснабжения, отопления). Они необходимы для защиты труб, элементов трубопровода и оборудования (насосы, бойлеры, котлы и т.п.), установленного в системе, от воздействия содержащихся в потоке воды органических и неорганических включений (ил, песок, шлам, ржавчина, ферромагнетики, прочие посторонние предметы различного происхождения).

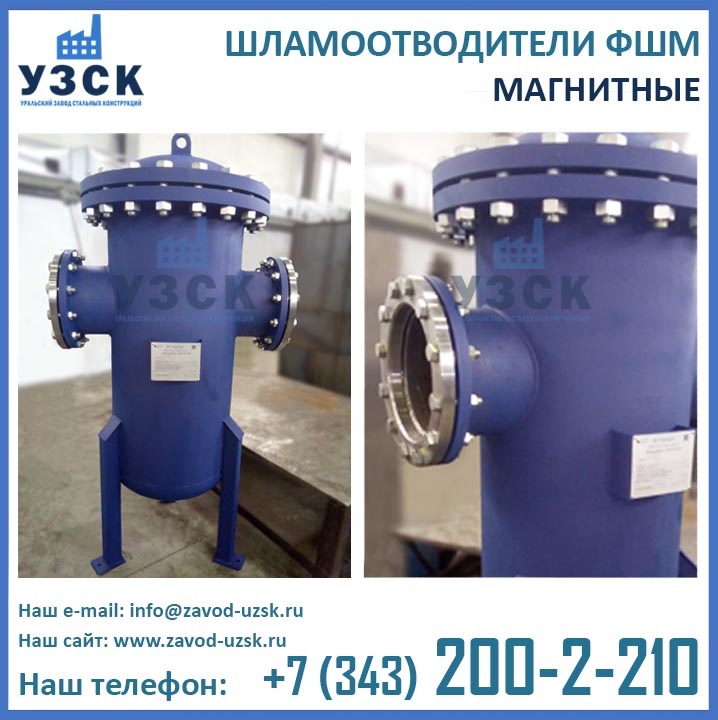

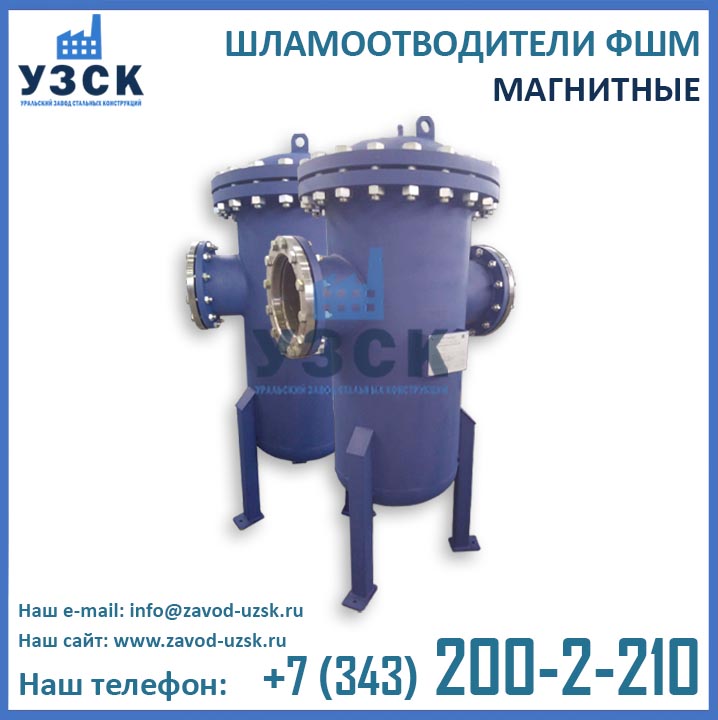

Конструкция фильтра-шламоотводителя ФШМ-500 состоит из стального цилиндрического сосуда с диаметром корпуса 1020 мм, оборудованного эллиптическим днищем снизу, фланцевой крышкой сверху и съемным фильтрующим элементом внутри. Для подвода и отвода рабочего потока устройство оборудовано патрубками Ду 500 мм с фланцами для присоединения к трубопроводу.
Фильтрующий элемент шламоотделителя ФШМ-500: конструктивные особенности и принцип действия
Для удобства эксплуатации шламоотделителя ФШМ, фильтрующий элемент имеет съемную конструкцию, что облегчает его прочистку, обслуживание и ремонт.
Основные составляющие магнитно-сетчатого фильтр-элемента:
- Перфорированные перегородки из нержавеющей стали (отсекают более крупные частицы).
- Система магнитных стержней (улавливает ржавчину, ферромагнетики, заряженные частицы).
- Сетка с тонкостью фильтрации 1000 мкм из нержавеющей стали (задерживает оставшиеся частицы и мелкодисперсные примеси и фракции).
Шламоотводители ФШМ-500: цена, сроки изготовления, производитель
Уральский завод стальных конструкций (УЗСК) – непосредственный производитель фильтров ФШМ – осуществляет изготовление шламоотводителей ФШМ Ду 500 мм любой сложности (как типовых исполнений, так и по техническим характеристикам и чертежам заказчика).
На заводе имеется аттестованная на все виды неразрушающего контроля лаборатория НК и мощный инженерно-конструкторский отдел. Применяемое сварочное оборудование, технология сварки завода, а также специалисты сварочного производства УЗСК прошли аттестацию в Национальном агентстве контроля сварки (НАКС). Все это позволяет нашему заводу осуществлять изготовление шламоуловителей ФШМ-500 самого высокого качества в кратчайшие сроки. Вся готовая продукция, испытывается пробным давлением на аттестованном гидростенде завода.
Завод УЗСК предлагает самые выгодные цены шламоотводителей ФШМ 500 мм в Артеме и других городах России, Армении, Казахстана, Белоруссии и Киргизии. Для того чтобы узнать актуальную стоимость шламоуловитлеей ФШМ Ду 500, свяжитесь с отделом продаж завода УЗСК по координатам, указанным в разделе «Контакты».
