Параметр | ФШМ-80 до 120°С | ФШМ-80 до 150°С |
Высота | 570 мм | 570 мм |
Длина | 400 мм | 400 мм |
Диаметр корпуса | 219 мм | 219 мм |
Диаметр условного прохода | 80 мм | 80 мм |
Масса | 59 кг | 59 кг |
Объем корпуса | 14 л | 14 л |
Производительность | 38 т/ч | 38 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 1″ | 1″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Производство шламоотводителей ФШМ Ду 80 мм
Уральский завод стальных конструкций (УЗСК) осуществляет изготовление шламоотводителей ФШМ Ду80 любой сложности (как типовых исполнений, так и по техническим характеристикам и чертежам заказчика). Фильтры ФШМ-80 выпускаются исключительно из высококачественного нового сырья и комплектующих, проходящих строгий входной контроль при участии собственной лаборатории НК завода УЗСК, аттестованной на все виды неразрушающего контроля. Вся готовая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
Применяемые в процессе производственных работ сварочное оборудование и технология сварки завода прошли аттестацию в Национальном агентстве контроля сварки НАКС. Наши специалисты сварочного производства также имеют аттестационные удостоверения НАКС.
Благодаря всему вышеперечисленному, завод УЗСК на 100% уверен в качестве выпускаемой продукции, в том числе шламоуловителей ФШМ-80. Большие производственные площади, обилие оборудования и многочисленный штат сотрудников позволяют нам осуществлять изготовление шламоуловителей ФШМ 80 мм в любом объеме в кратчайшие сроки.
Являясь непосредственным производителем фильтров ФШМ, мы предлагаем самые выгодные цены шламоотводителей Ду 80 мм в Артеме и других городах России, Армении, Казахстана, Белоруссии и Киргизии.
Для чего нужен шламоуловитель ФШМ-80?

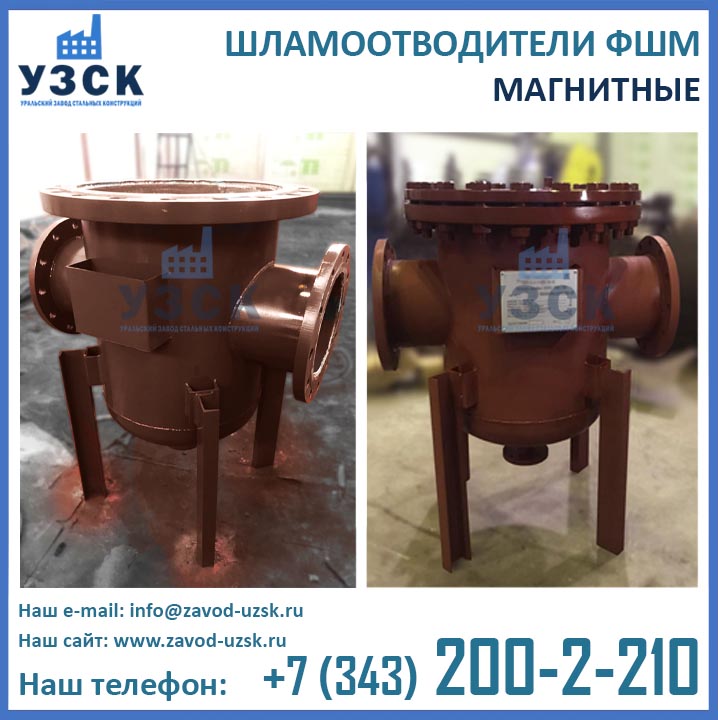

Магнитные шламоотводители ФШМ Ду 80 мм в Артеме широко применяются на трубопроводах систем коммунального хозяйства (горячего водоснабжения, холодного водоснабжения, отопления). Они необходимы для защиты труб, элементов трубопровода и оборудования (насосы, бойлеры и т.п.), установленного в системе, от воздействия содержащихся в потоке воды органических и неорганических включений (ил, песок, шлам, ржавчина, ферромагнетики, прочие посторонние предметы различного происхождения).
Конструкция фильтра-шламоотводителя ФШМ-80 состоит из стального цилиндрического сосуда с диаметром корпуса 219 мм, оборудованного эллиптическим днищем снизу, фланцевой крышкой сверху и съемным фильтрующим элементом внутри. Для подвода и отвода рабочего потока устройство оборудовано патрубками Ду 80 мм с фланцами для присоединения к трубопроводу.

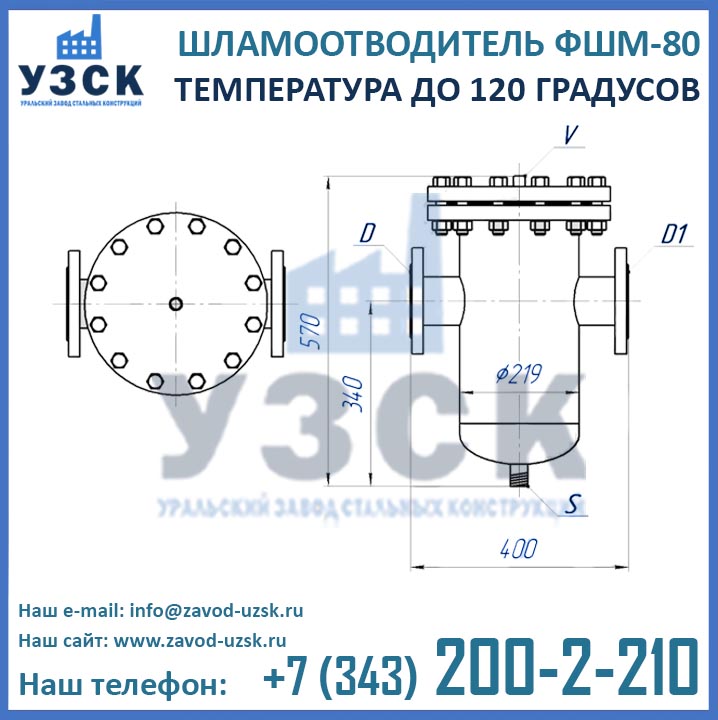

Чертеж ФШМ 80 мм до 120°С

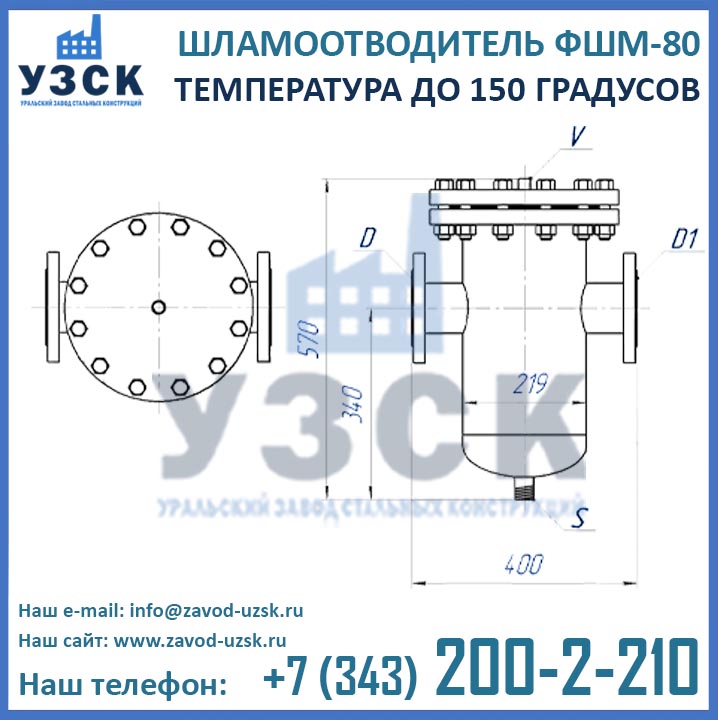

Чертеж ФШМ 80 мм до 150°С
Конструктивные особенности и принцип работы фильтрующего элемента шламоотделителя ФШМ-80
Основными составляющими магнитно-сетчатого фильтрующего элемента шламоотводителя ФШМ Ду80 являются перфорированные перегородки, система магнитов и сетка тонкой фильтрации.
Перфорированные перегородки необходимы для улавливания относительно крупных предметов и изготавливаются из нержавеющей стали.
Система магнитов состоит из стержней, притягивающих ржавчину, ферромагнетики и прочие заряженные частицы.
Сетка тонкой фильтрации (1000 мкм) изготавливается из нержавеющей стали и служит для улавливания оставшихся после предыдущих этапов очистки фракций и мелкодисперсных частиц.
Для удобства эксплуатации шламоотводителя 80 мм, фильтрующий элемент имеет съемную конструкцию, что облегчает его прочистку, обслуживание и ремонт.
